USR-N580-H7 基本測試通訊和使用方案
一、資料下載
1、串口網絡調試助手http://reshuiqiwr.cn/Download/27.html
2、USR-N580-H7設置軟件：
（新版本）H7系列的設置軟件 N580/N540/N520/N510/410S/ED2
（老版本）M4系列設置軟件410s/N510/520/540/580/668/e2/ed2
3、USR-N580-H7說明書

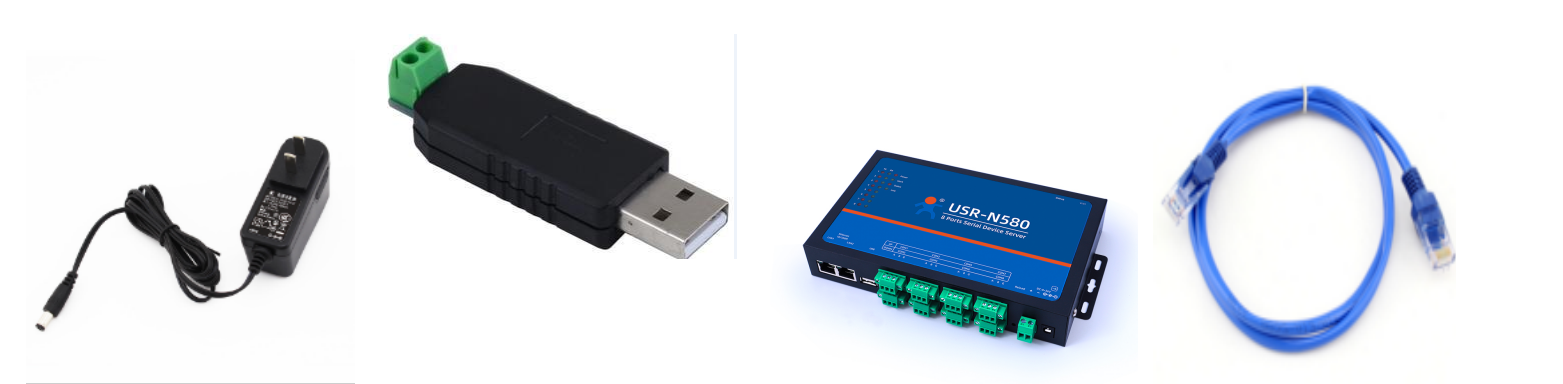

二、準備工作
1、USR-N580-H7產品 數量1個
2、電源適配器 12V 數量1個
3、網線 數量1根
4、USB-RS485串口線 數量1條
5、電腦 數量1臺
|
|
|

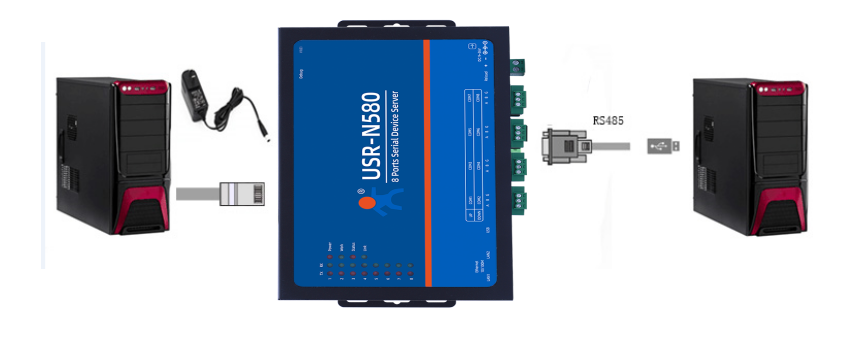

三、連接框圖
四、硬件連接和電腦設置
1、硬件連接：
USR-N580-H7產品，USB-RS485串口線接N580串口一，注意485接線線序，USB-RS485 A線接N580 串口一的A端子，USB-RS485 B線接N580 串口一的B端子，USB頭插入電腦USB口。
N580網口選擇一個網口通過網線直連電腦網口。檢查所有連接無誤后，給N580用12V電源適配器供電。
2、指示燈狀態：
1) POWER燈：電源指示燈，只要電源連接正常，指示長燈亮。
2) WORK燈：Work指示燈，N580工作狀態指示燈，只要N580正常工作，指示燈閃亮，如果指示燈長亮或者是長滅，表示N580在不正常工作狀態，需要斷電重啟。
3) 485TX燈：N580 RS485發送指示燈，發送數據時會閃亮。
4) 485RX燈：N580 RS485接收指示燈，接收數據時會閃亮。

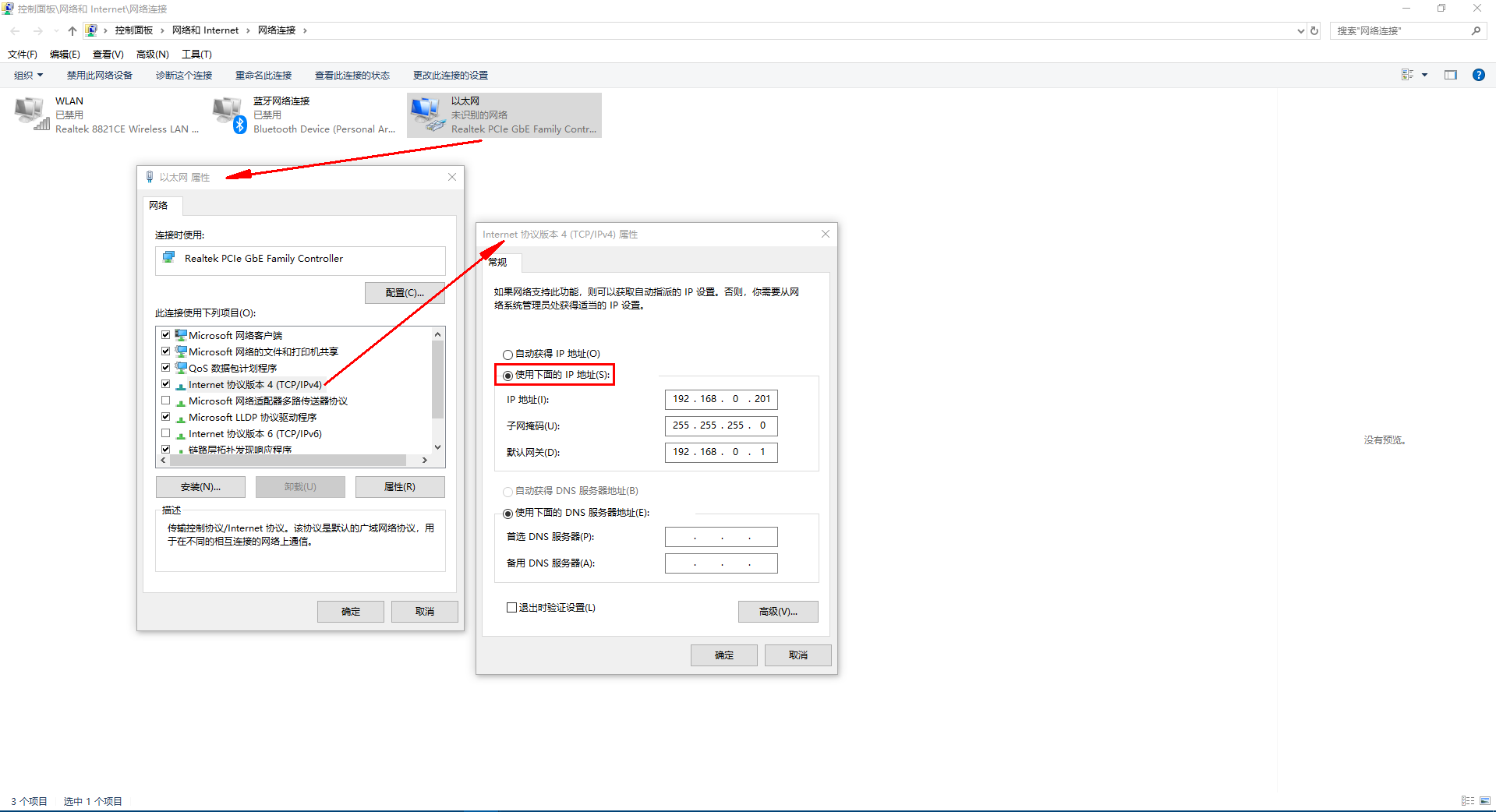

3、電腦設置：
1）電腦本地連接，IP設置和N580 IP同網段，N580默認IP是192.168.0.7，網關192.168.1.1，電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.1.1

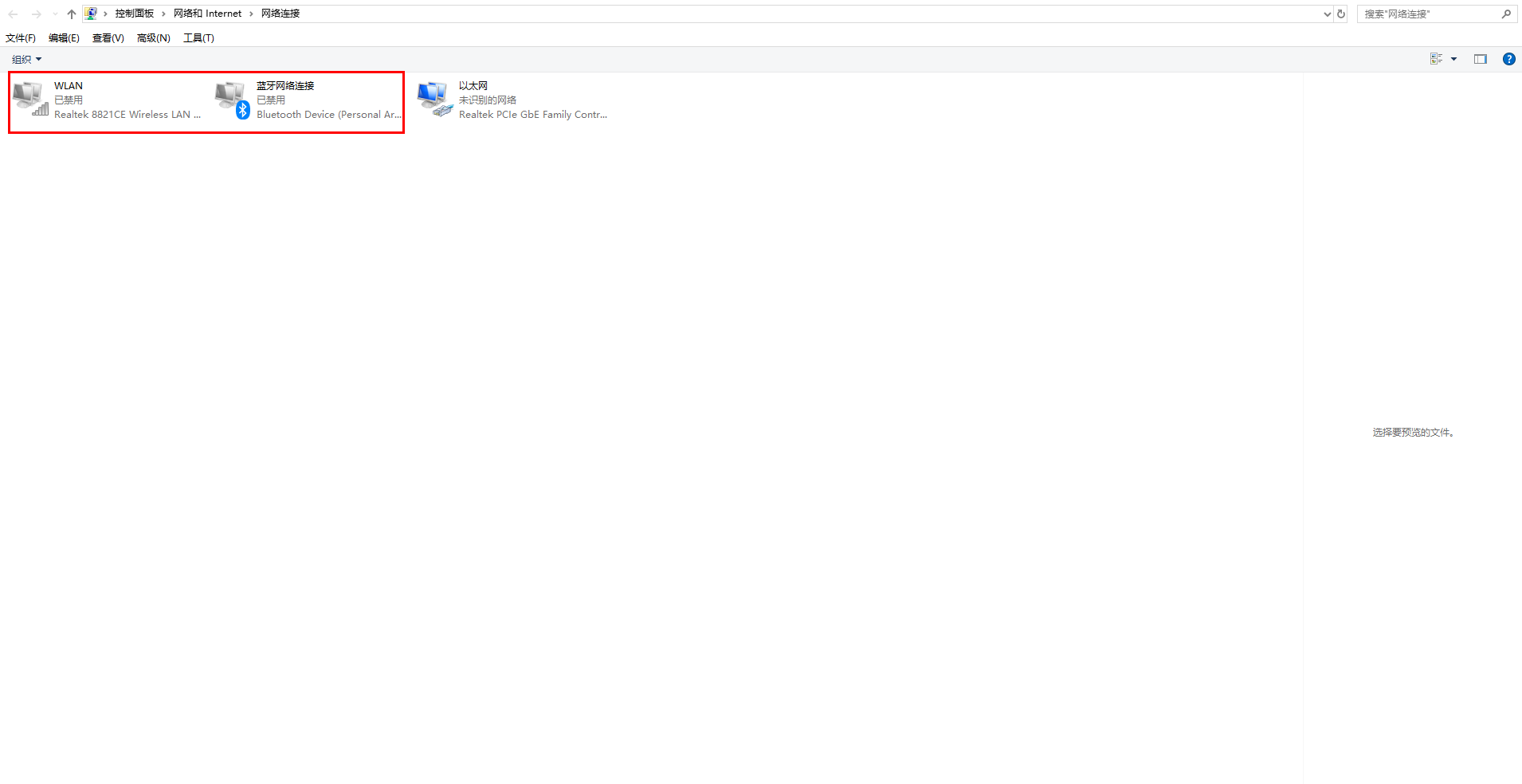

2）電腦禁用其他網卡

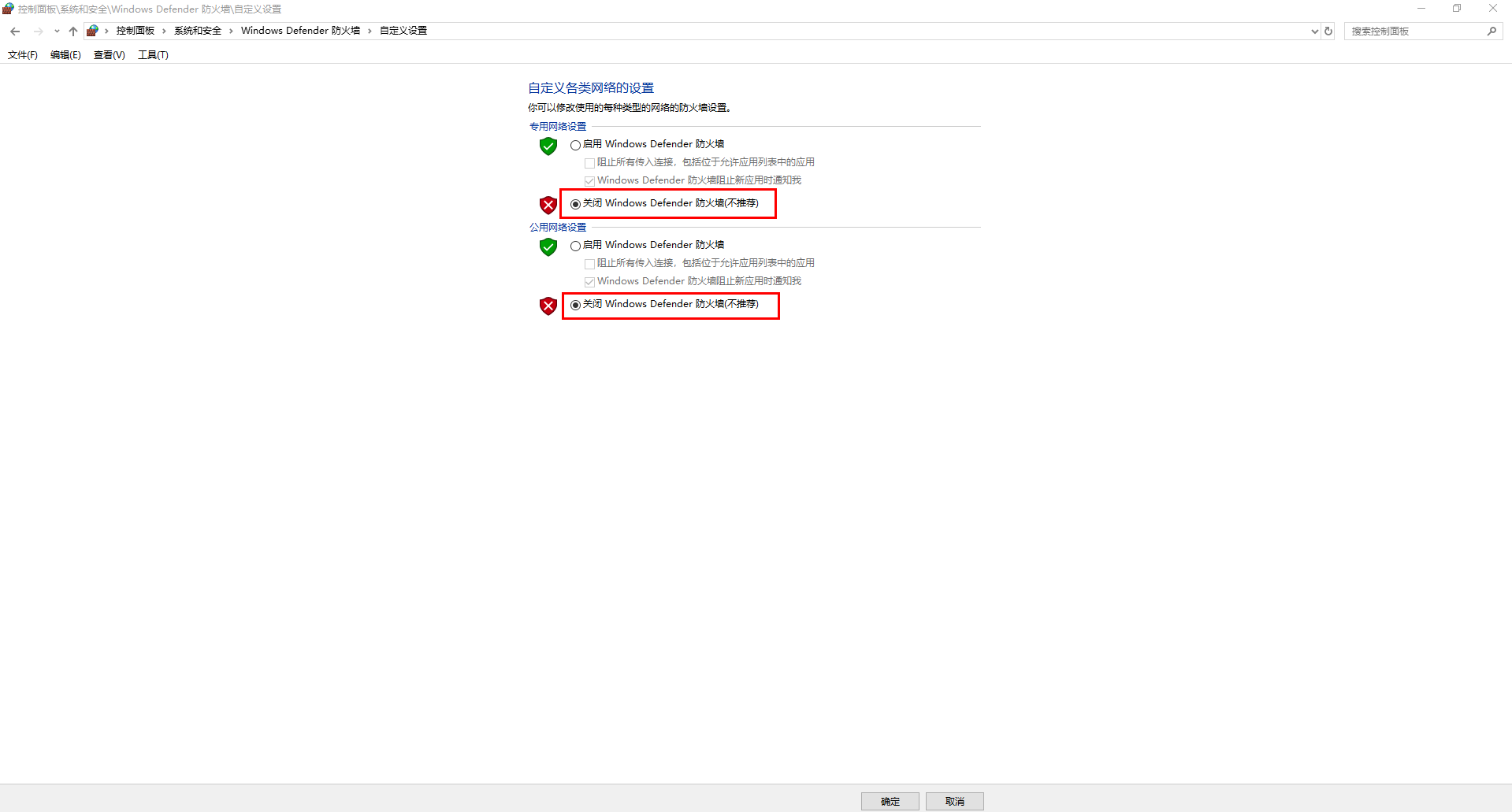

3）電腦關閉防火墻
五、產品參數設置

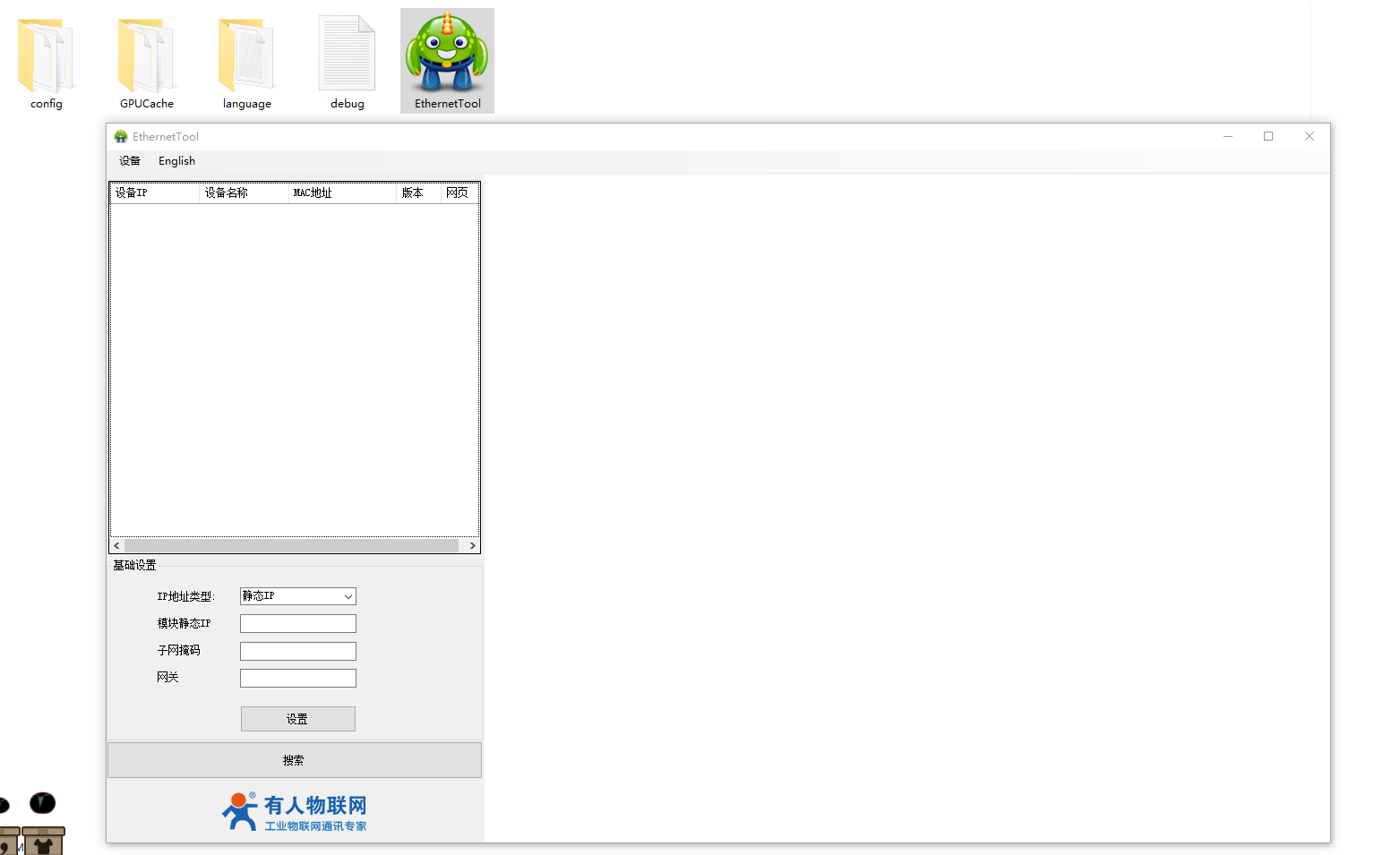

1、下載并打開H7系列配置軟件：

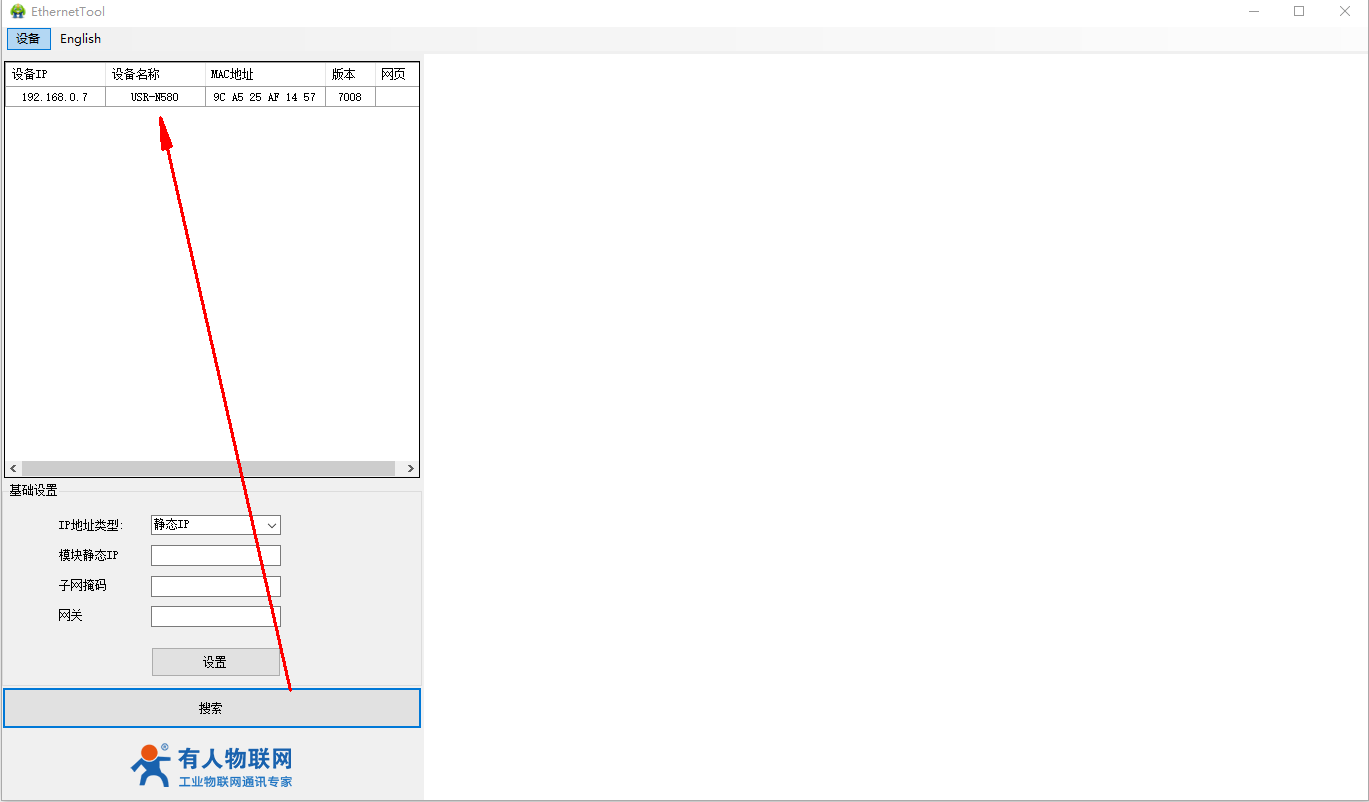

2、搜索設備
用H7系列配置軟件搜索N580設備，單擊搜索

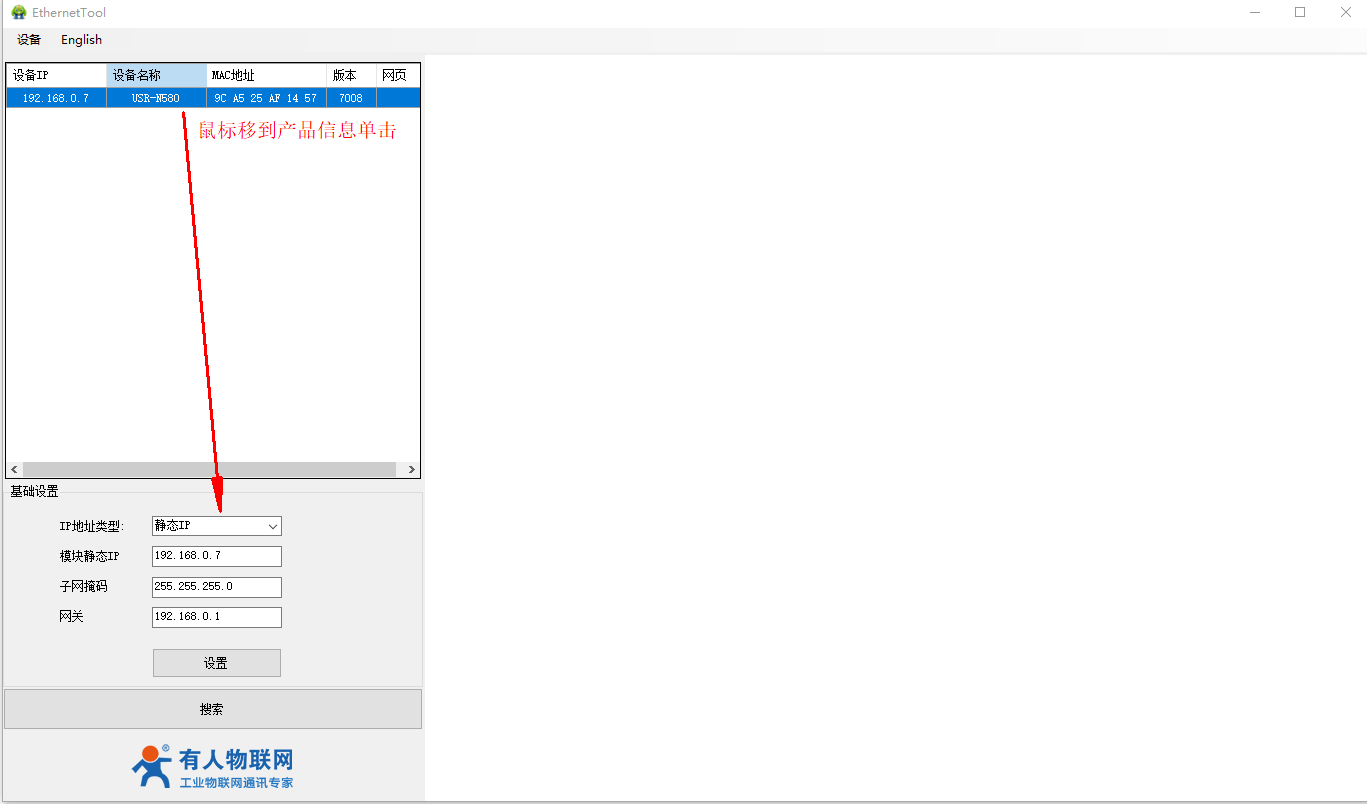

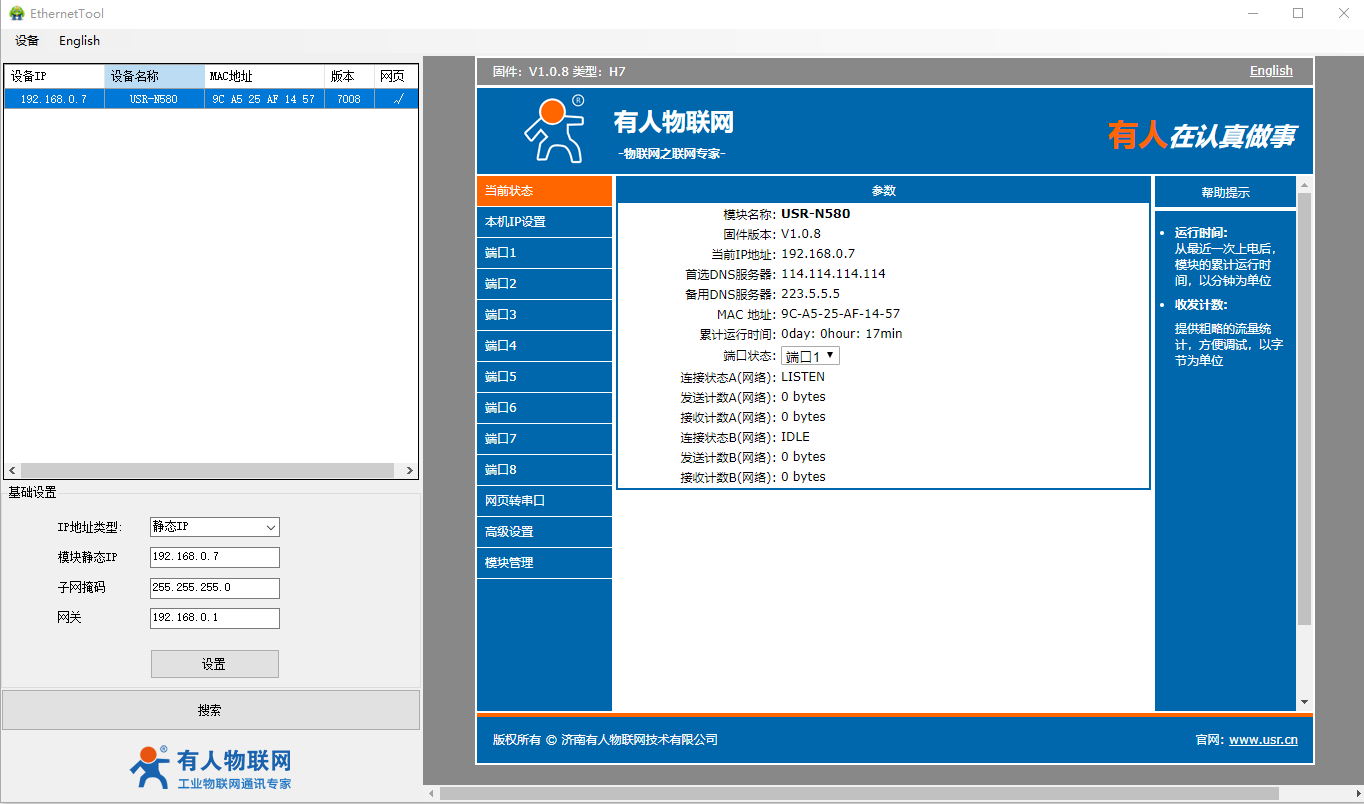

3、單擊產品名稱顯示信息
顯示IP 192.168.0.7之后，鼠標單擊產品信息，基礎設置顯示IP類型、IP、子網掩碼、網關信息。

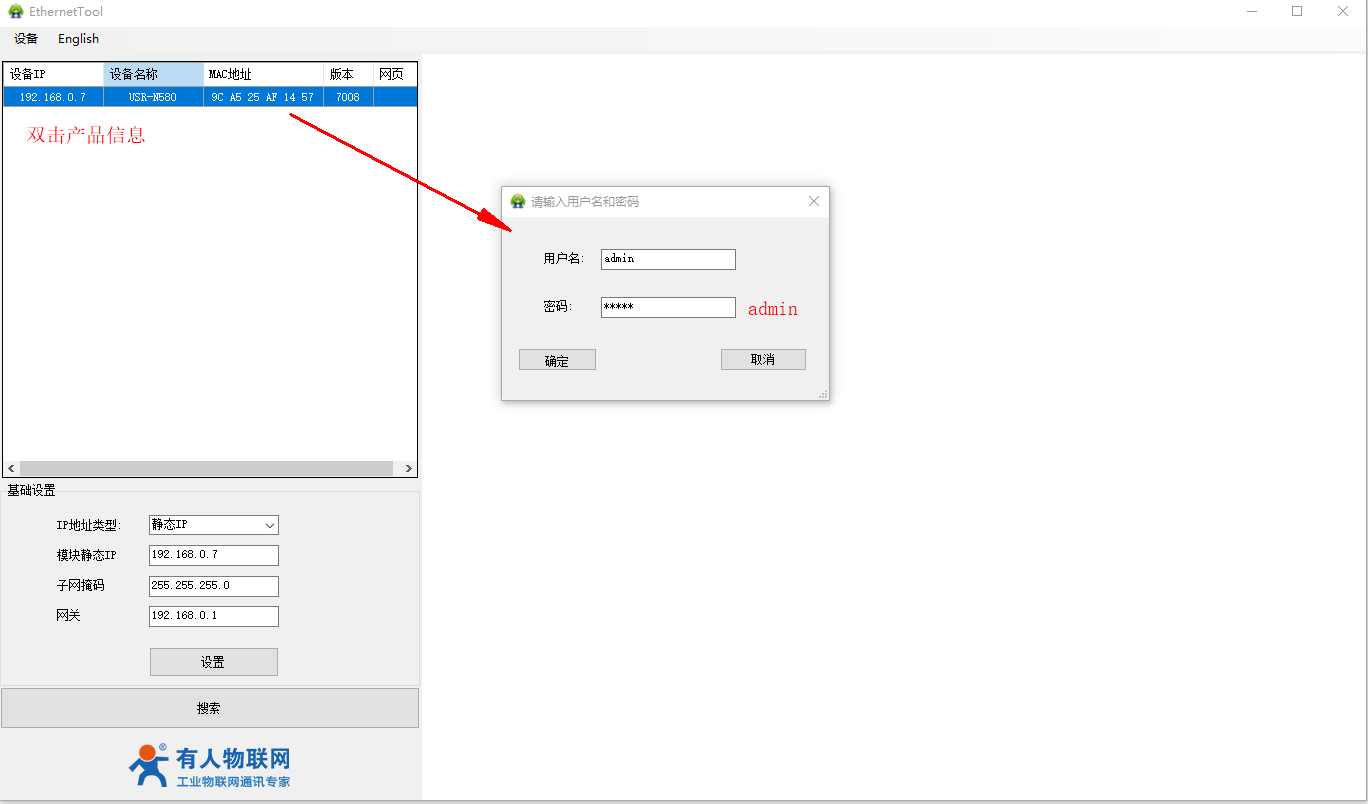

4、雙擊產品名稱顯示登錄
鼠標雙擊產品信息，會彈出登錄框。用戶名和密碼都是admin。登錄之后，查詢參數

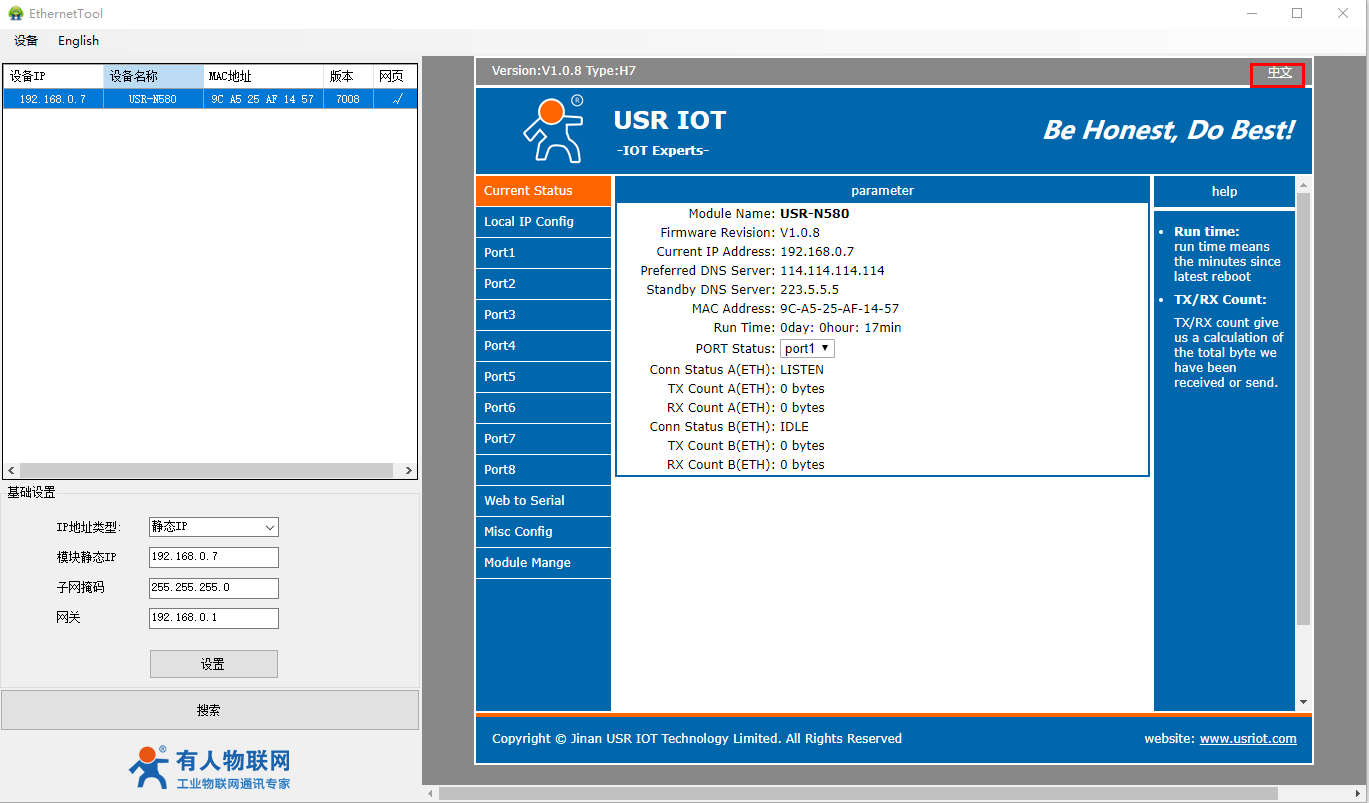

5、英文顯示切換中文
英文切換中文，設置軟件右上角點擊中文顯示，切換中文顯示

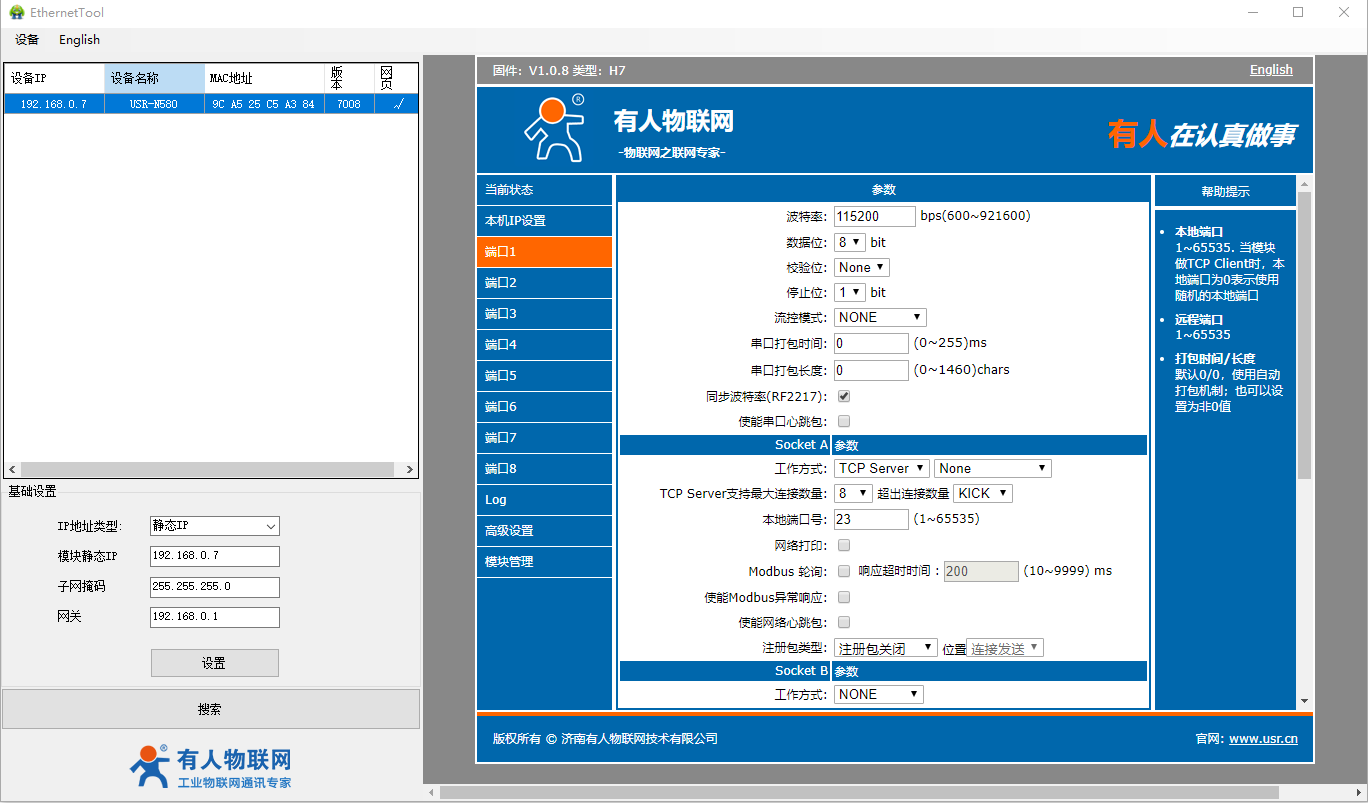

6、檢查端口1的RS485參數
默認工作方式是TCP server，本地端口號23

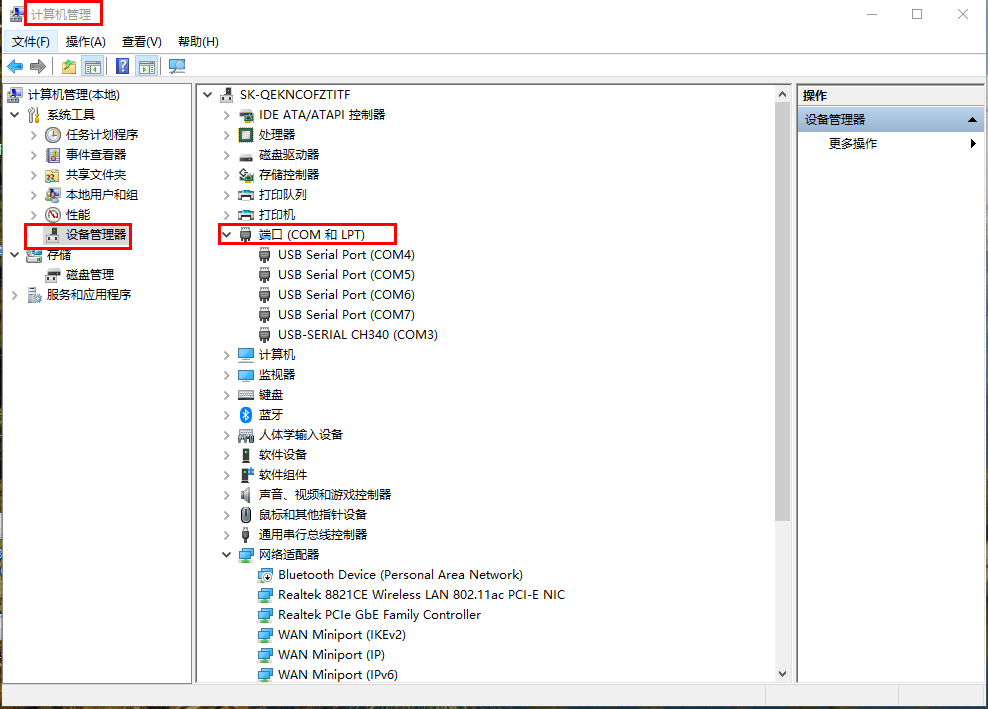

7、檢查USB-RS485串口線的COM口號
點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認USB-RS485串口線的COM口號，有人測試電腦是COM3
六、數據調試

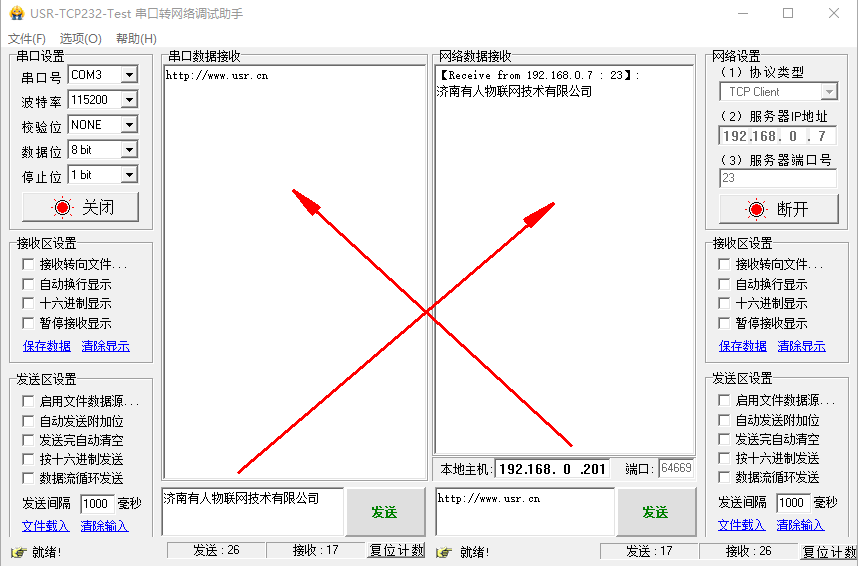

1、端口1工作方式TCP server通訊測試
設置參數，保存重啟N580。

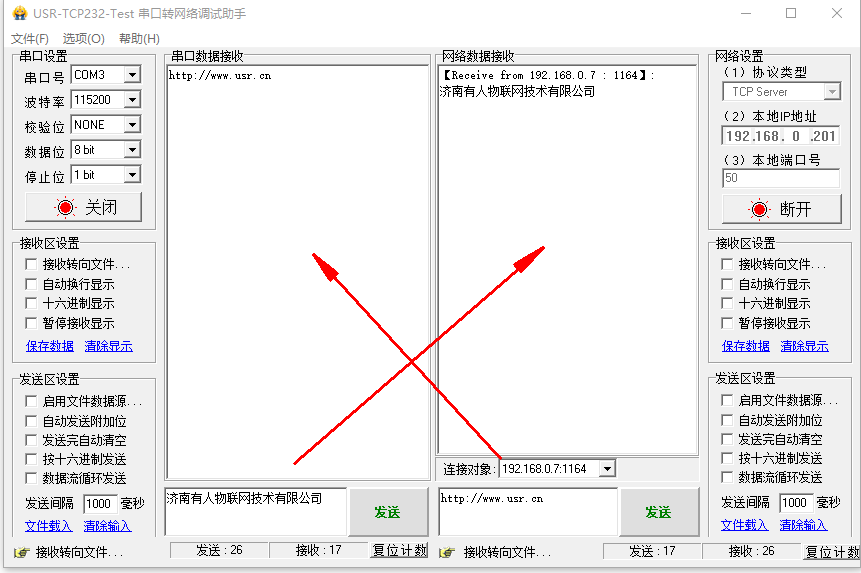

N580 RS485串口做TCP server，電腦下載的串口網絡助手，左側用COM口打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。右側用TCP client打開，服務器IP填N580的IP，服務器端口填N580的端口23。

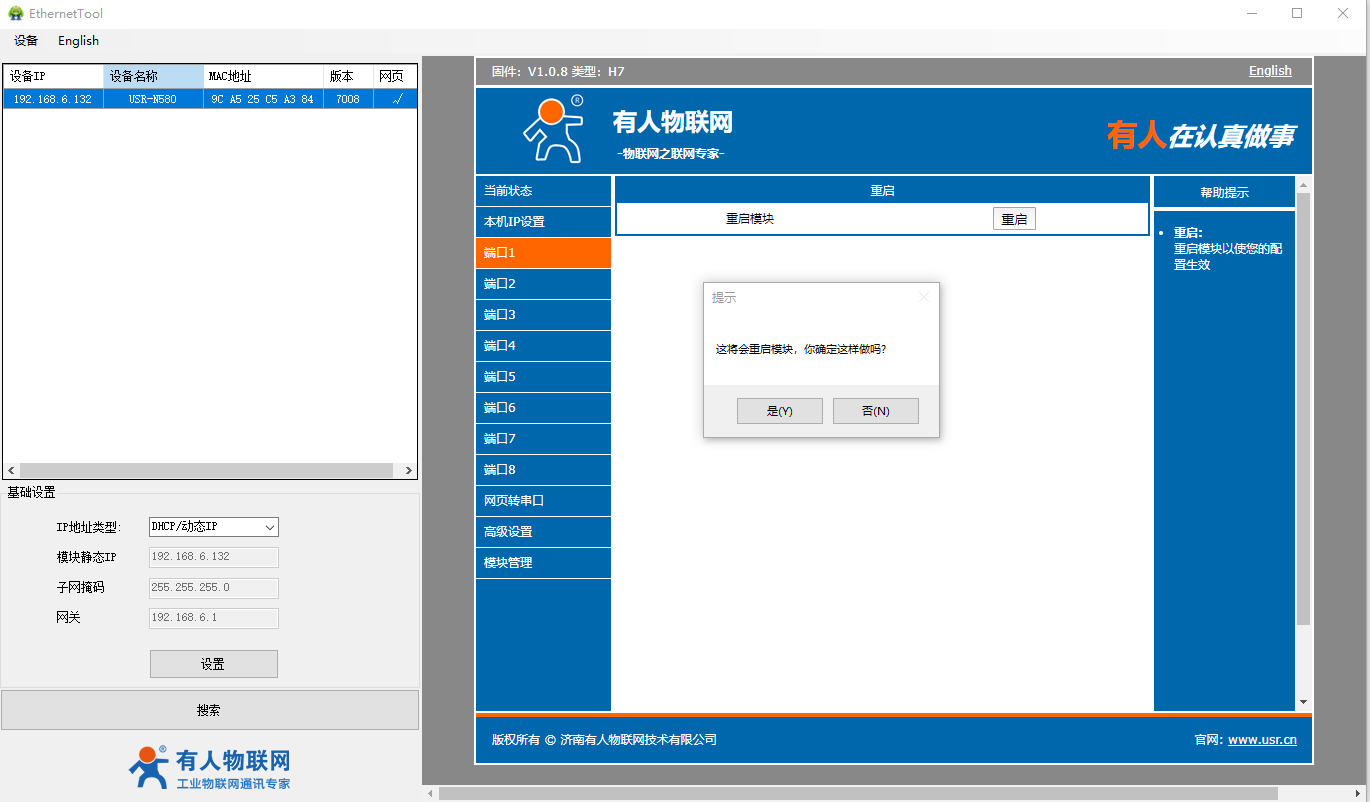

保存設置，重啟模塊。
點擊連接，有連接對象之后，測試串口和網絡之間的數據傳輸。

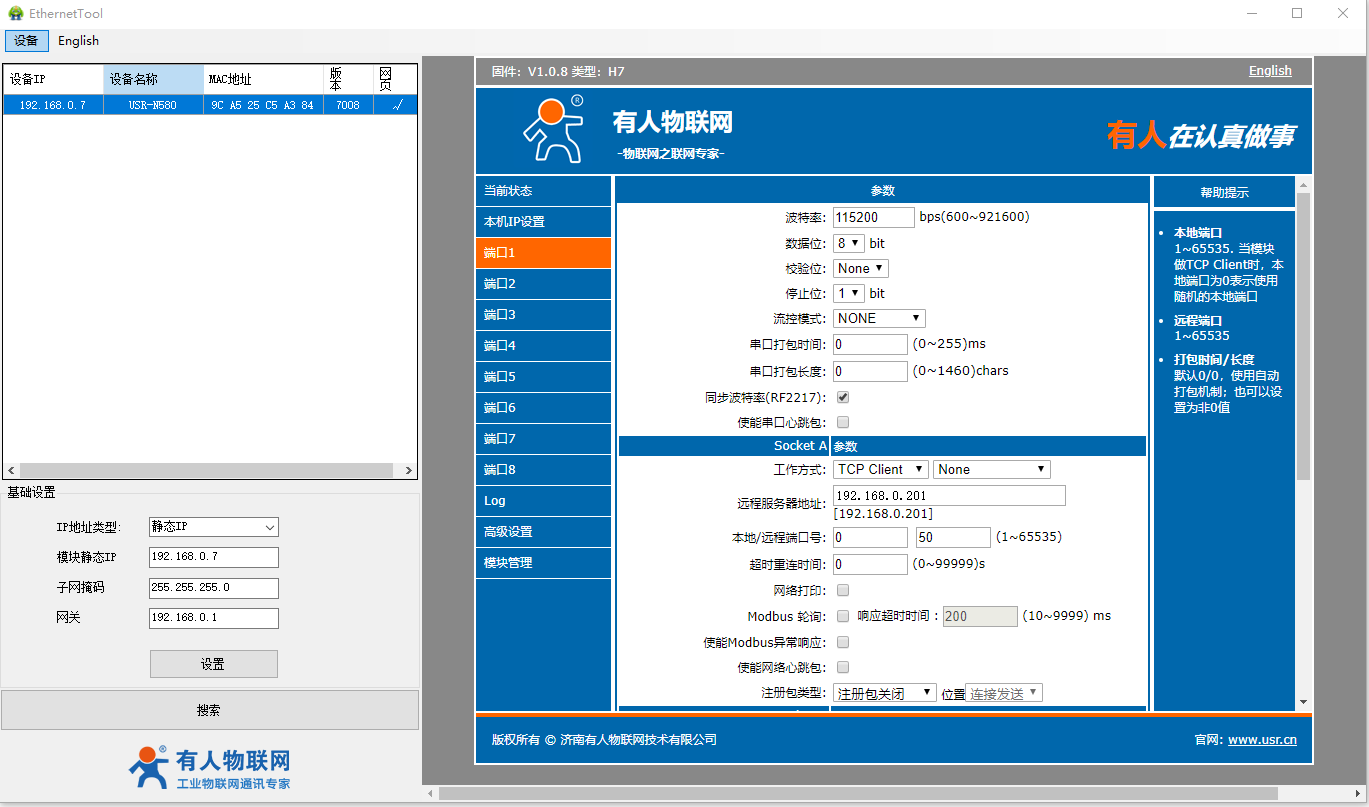

2、RS485工作方式TCP client通訊測試
設置參數，保存重啟N580 。
N580 RS485串口做TCP client，電腦下載的串口網絡助手，左側用COM口打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。右側用TCP server打開，本地IP填電腦的IP，本地端口填電腦的端口50。
保存設置，重啟模塊。
點擊連接，有連接對象之后，測試串口和網絡之間的數據傳輸。

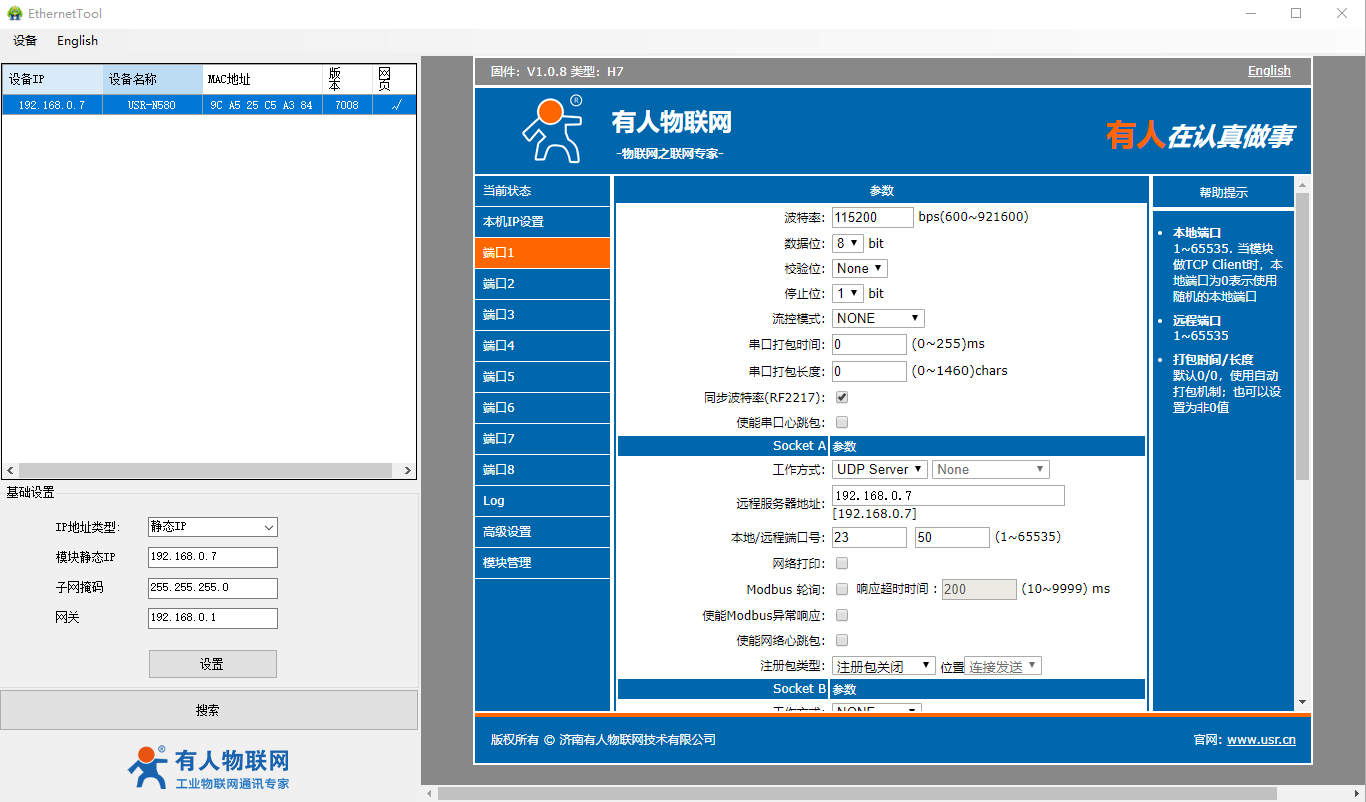

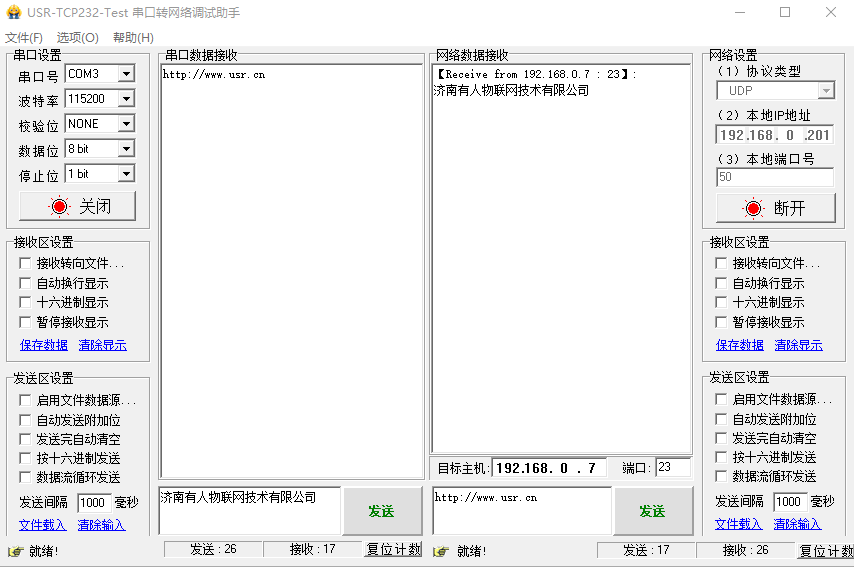

3、RS485工作方式UDP server通訊測試
設置參數，保存重啟N580 。

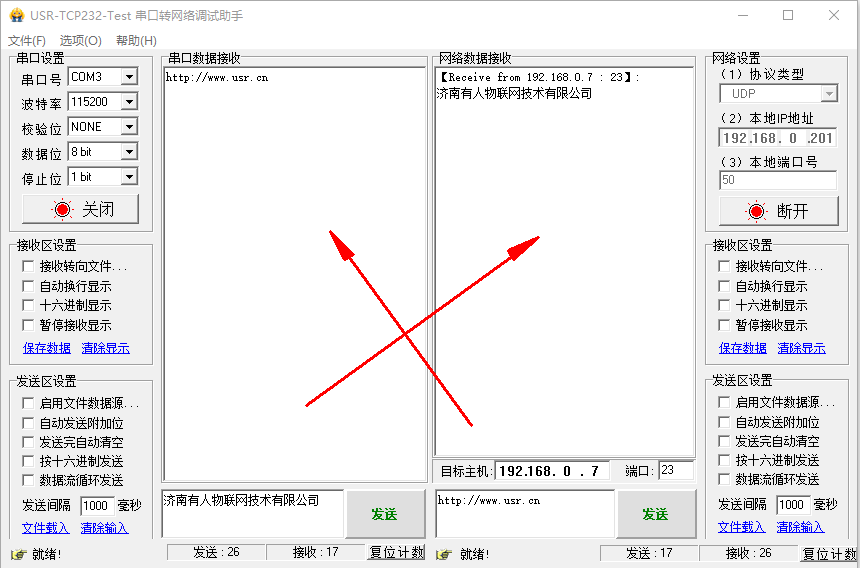

N580 RS485串口做UDP server，電腦下載的串口網絡助手，左側用COM口打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。右側用UDP打開，本地IP填電腦的IP，本地端口填電腦的端口50。目標主機填N580的IP，端口填23。
保存設置，重啟模塊。
點擊連接，有連接對象之后，測試串口和網絡之間的數據傳輸。

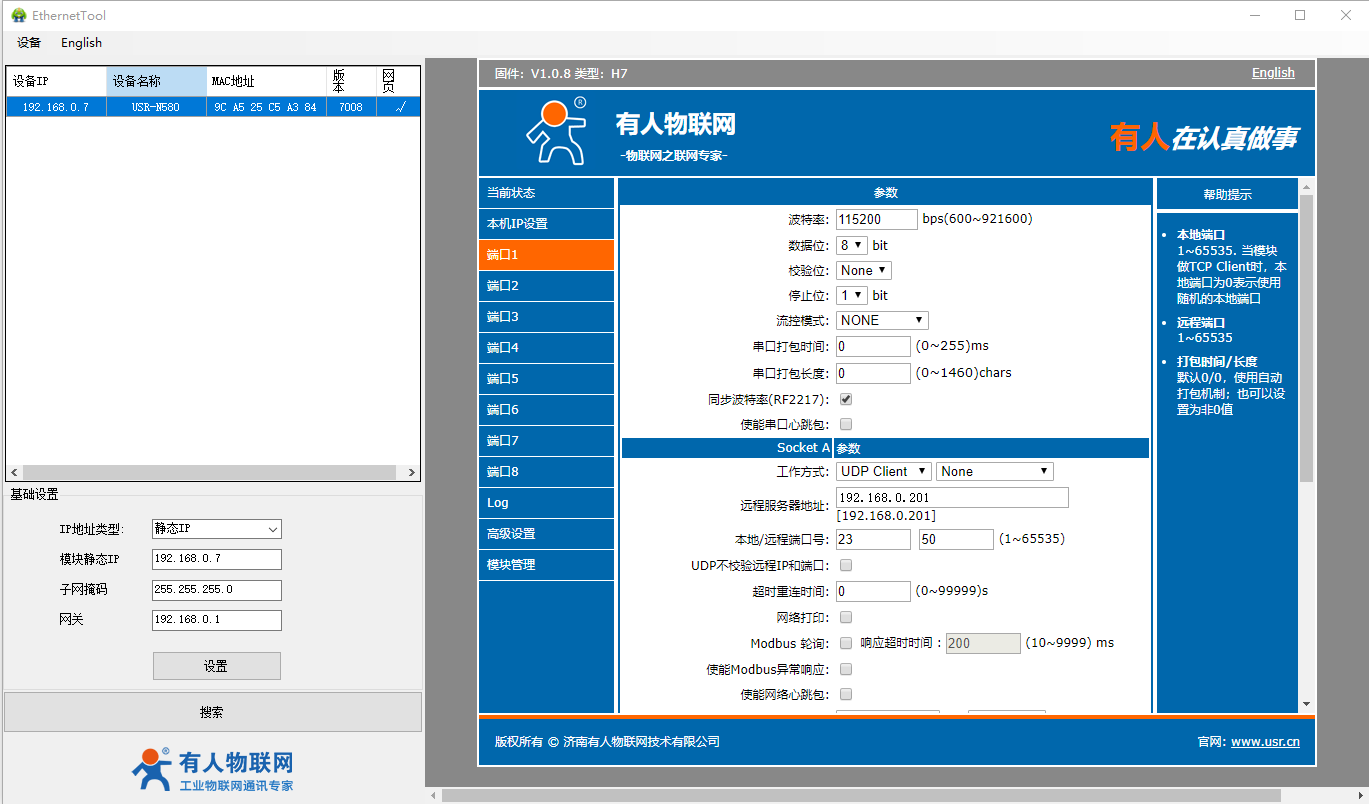

4、RS485工作方式UDP client通訊測試
設置參數，保存重啟N580 。
N580 RS485串口做UDP client，電腦下載的串口網絡助手，左側用COM口打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。右側用UDP打開，本地IP填電腦的IP，本地端口填電腦的端口50。目標主機填N580的IP，端口填23。
保存設置，重啟模塊。
點擊連接，有連接對象之后，測試串口和網絡之間的數據傳輸。
