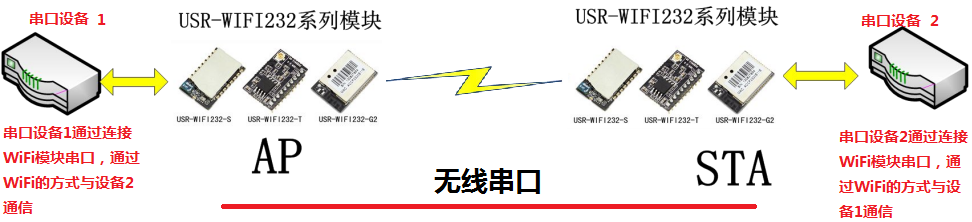

這一應用中，兩個USR-WIFI23低功耗模塊通過WIFI點對點連接，如圖所示，該組網方式為用戶設備搭建了一個透明串口通路。

一、該通信方式可通過兩種方式設置：

1.使用模塊內置網頁方式設置，WIFI-S不支持網而設置。

(1)AP模塊1在設置時參數保持默認就可以，如果之前修改過參數，可將模塊恢復出廠設置。

a.有配套測試底板：reload按鍵按下3~5S后松開，等待模塊重啟完成，模塊即恢復出廠設置。

b.無配套測試底板：reload引腳拉低（接地）3~5S后再拉高（懸空）等待模塊重啟完成，模塊即恢復出廠設置。

(2)STA模塊設置

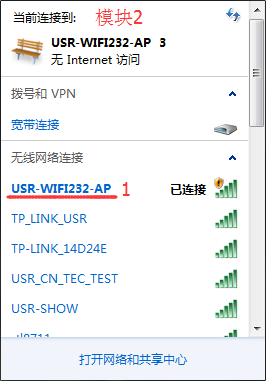

a.電腦連接上模塊2的無線信號。

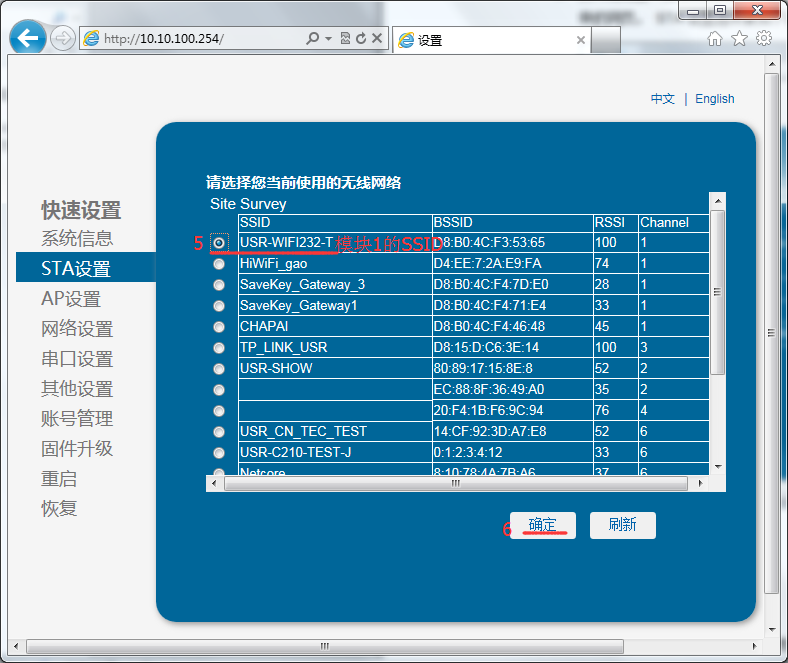

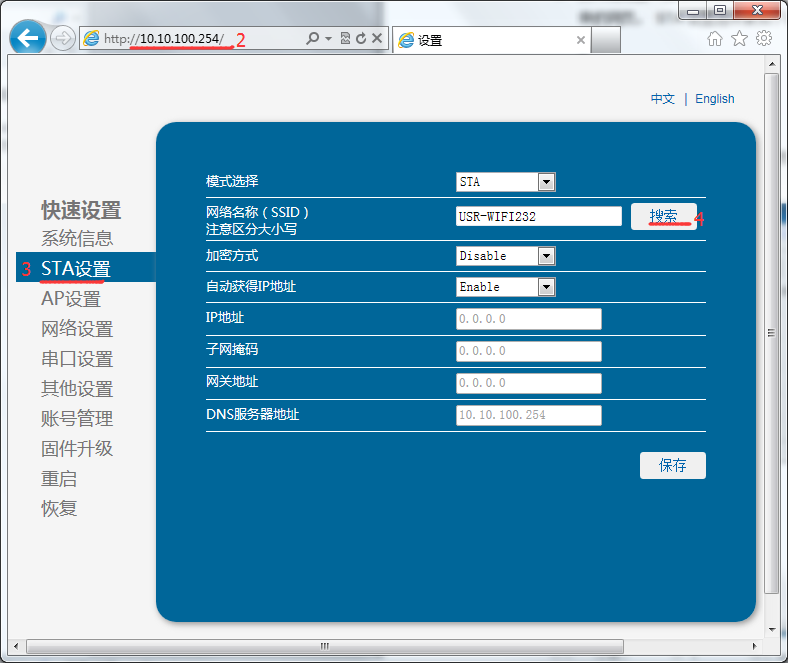

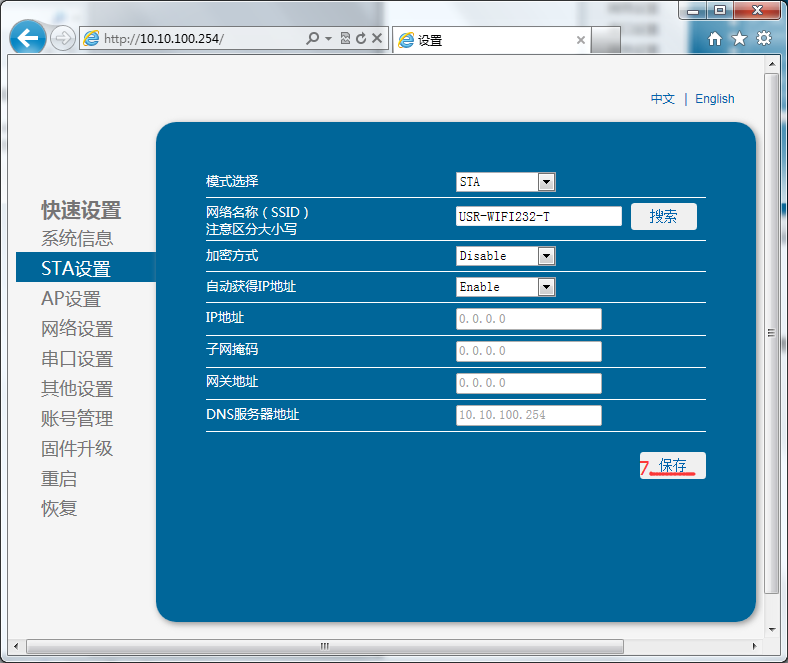

b.打開瀏覽器（推薦使用IE），輸入10.10.100.254，賬戶密碼admin，進入模塊的網頁， STA設置選項做如下設置。

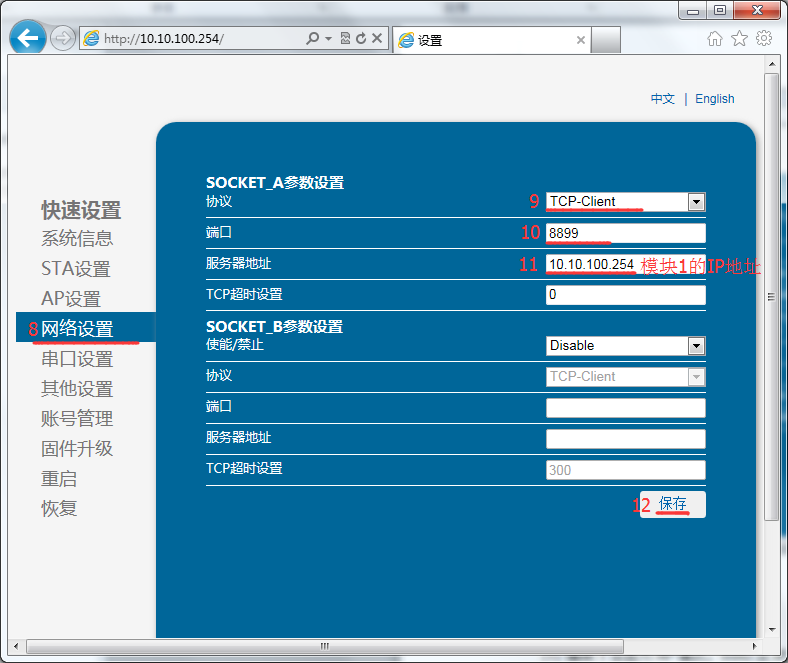

c.網絡設置選項做如下設置。

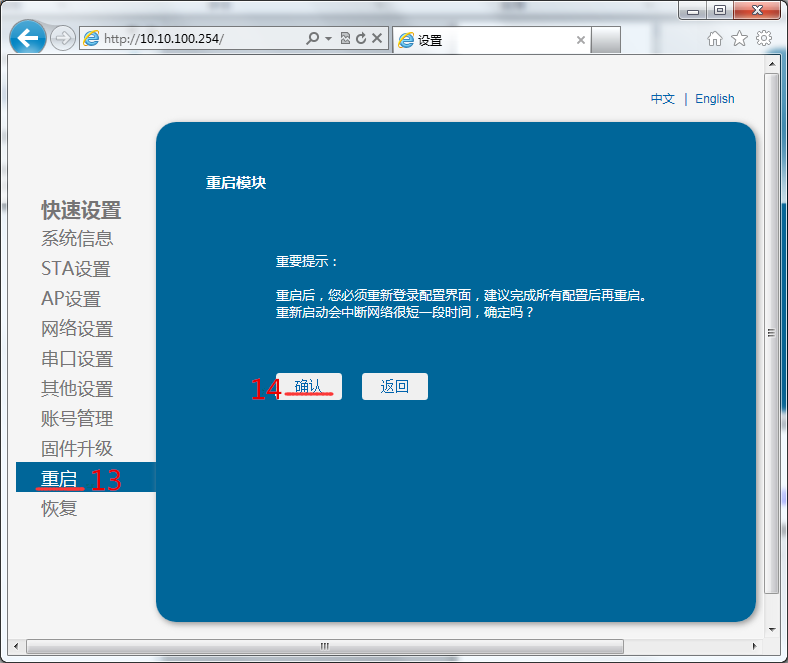

d.重啟模塊使參數生效。

2.使用AT指令設置：軟件點擊此處下載

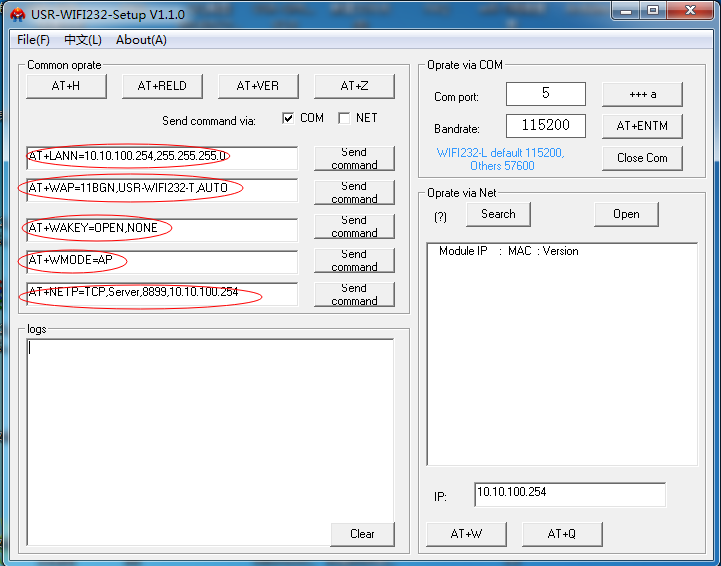

(1)模塊1設置為AP模式，SSID及IP地址默認.網絡協議設置為TCP/Server模式，協議端口默認為8899。

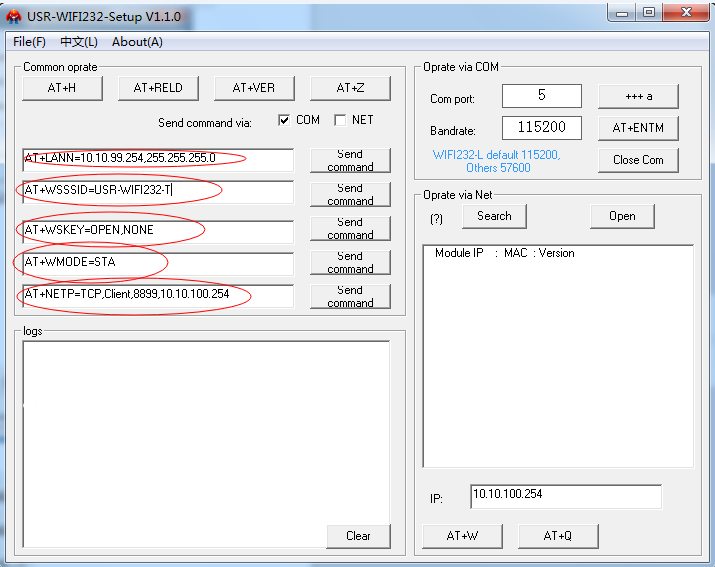

(2)模塊2設置為STA模式，SSID設為需要連接AP的SSID.(如USR-WIFI-T)，默認為DHCP，網絡協議設置為TCP/Client模式，協議端口8899，目標IP地址設為模塊1的地址。即10.10.100.254。設置LAN口地址為10.10.99.254.（STA模塊LAN口地址和AP模塊的LAN口地址不能在相同網段）。

當模塊2(STA)啟動后會找模塊1（AP）的SSID(USR-WIFI-T)。然后模塊2TCP client 端連接模塊1的TCP server。所有連接自動完成。然后兩邊的UART就可以透明傳輸數據。

二、測試數據收發： 兩臺電腦分別有一個串口，1號電腦串口號為com3 ，1號電腦連接做AP模式WiFi模塊的串口，2號電腦串口號為com5,2號電腦連接做STA模式WiFi模塊的串口。

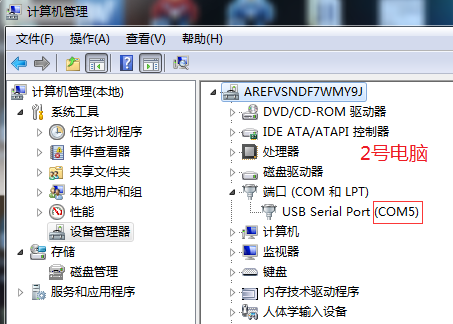

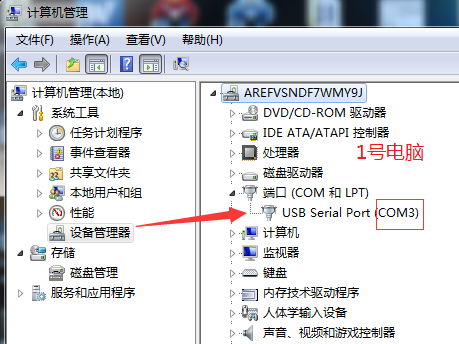

1.打開電腦設備管理器，查看COM口號。

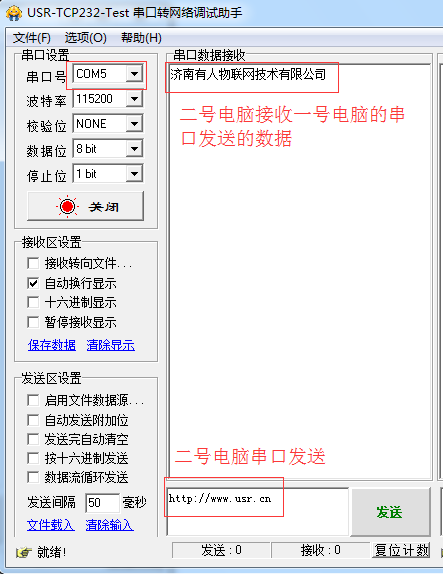

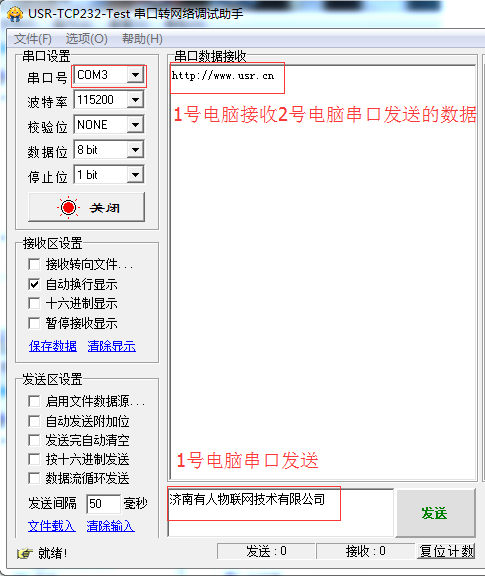

2.使用串口調試助手軟件，測試數據收發。
