1. 下載設置軟件和說明書
設置軟件：http://reshuiqiwr.cn/Download/537.html
說明書:http://reshuiqiwr.cn/Download/439.html
軟件設計手冊：http://reshuiqiwr.cn/Download/440.html
2. DTU是否正常工作測試

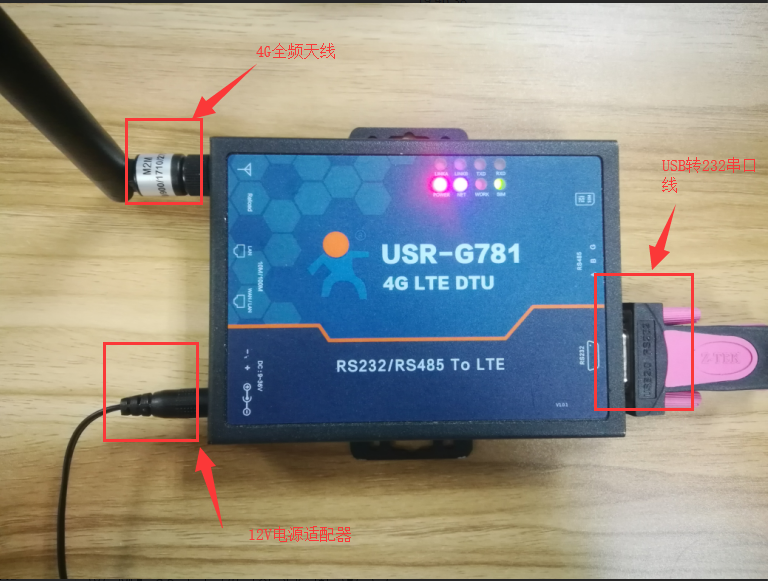

(1) 硬件連接:裝上sim卡，接上天線，G781的串口通過USB轉RS232/485接到PC上，用我司提供的12V電源適配器供電。
(2) 指示燈狀態(出廠默認參數情況下)：
Power亮起：說明供電正常
Work閃爍：說明固件啟動正常，基本可以斷定4G模塊沒有問題
NET閃爍：2G 紅色；3G藍色；4G紫色；不亮說明聯網有問題
linka亮起：說明成功連接A路服務器
（3）打開設置軟件，選擇串口號/波特率/校驗/數據/停止位，打開串口

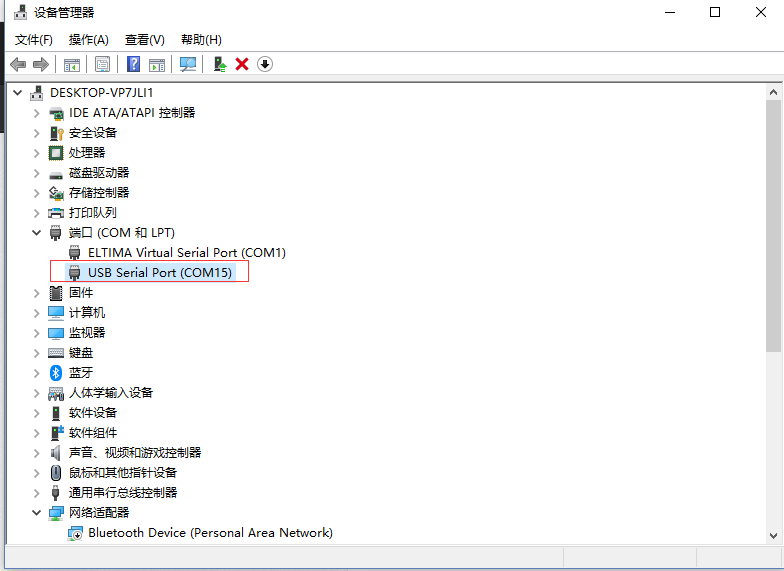

其中串口號可以在電腦的“設備管理器”中查看，見下圖；
波特率等串口參數出廠默認是：115200,n,8,1

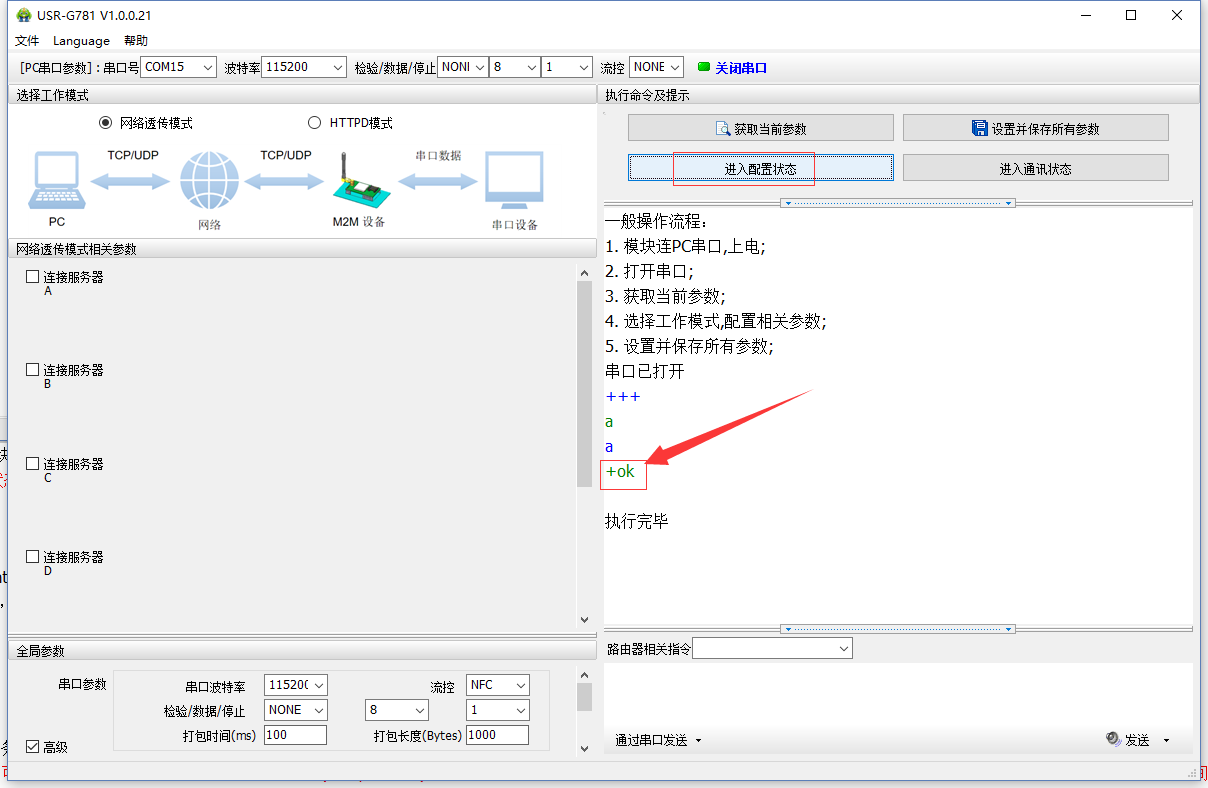

（4）打開串口后，先點擊進入配置狀態，如果模塊能返回+ok的字符，說明電腦和模塊連接是沒有問題的；然后點擊進入通訊狀態，做數據通訊測試。如果不返回+OK的話，請參考（步驟4）
注意：只有work指示燈亮起，才能點擊進入配置狀態，否則無效
3. HTTP參數設置：
在HTTP工作模式下，我司DTU是作為HTTP client(客戶端)去連接HTTP服務器的，所以需要客戶提供http服務器的參數：服務器地址，端口號，路徑,請求方式,頭信息以及服務器要求的數據格式
這個以我司的測試服務器為例測試GET請求方式，如果了解點http協議的話，可以知道get請求方式也可以用瀏覽器來驗證的。
我司的測試服務器參數：
服務器地址：test.usr,cn
端口號：80
路徑：/1.php?
發送數據格式：data=數據
通過瀏覽器測試，發送的數據是123456789，服務器也返回了123456789，這個過程是單獨的測試服務器是否能正常工作，確定服務器是ok的，下面就是DTU和服務器的配合測試。
注意：在測試DTU之前一定要確定您的服務器是可以正常工作的，您可以用第三方的測試軟件(例如posrman)來測試您的服務器，確定服務器是正常之后，再用DTU配合服務器測試，這樣應該可以節省很多查找問題的時間。

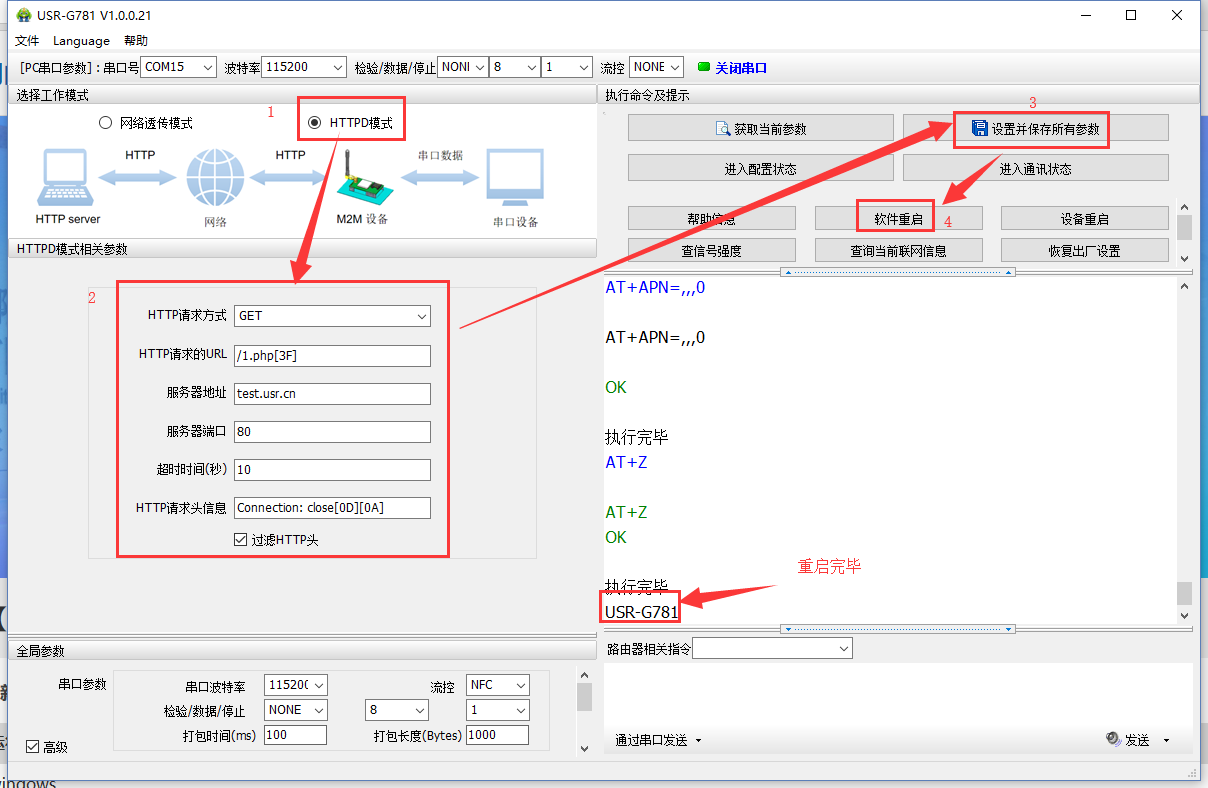

DTU端設置：

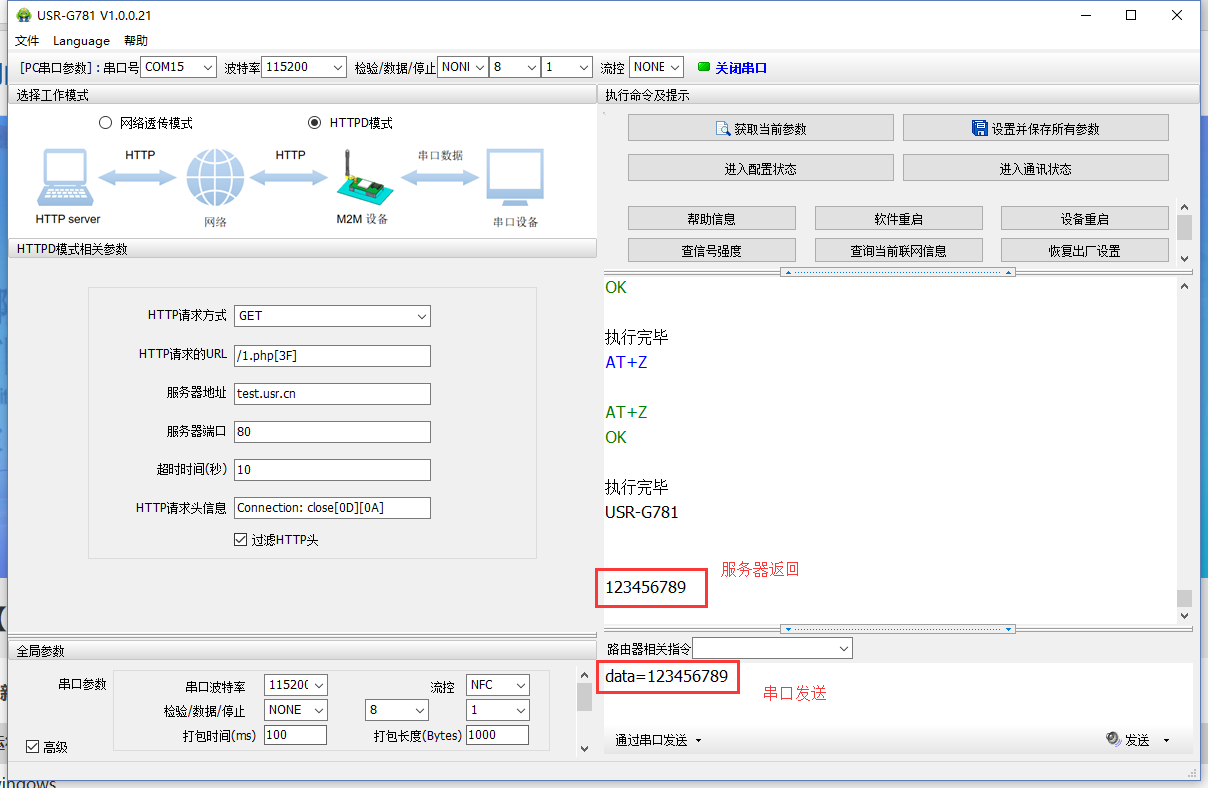

數據測試
4. 點擊進入配置狀態，沒有收到+OK,只有3個+++
原因：1>先前有修改過串口參數，所以應該用新的串口參數打開串口
2>連接電腦和DTU的串口線有問題或者接觸不良
解決：
1>DTU出廠默認的串口參數是115200,n,8,1;確定打開串口的參數沒有問題
2>如果修改過串口參數，并且忘記了新的參數，那在上電狀態下，按住reload按鍵6s松開，恢復出廠設置，然后用1中的參數重新進入
3>確定串口線和DTU/模塊連接沒有松動或者接觸不良
4>如果還是不行，就換根USB轉RS232/485串口線試試(能解決很多問題)
5>如果還是不行，將硬件接線拍照給技術支持看看
