一、鏈接方法：

將K７模塊通過測試底板（有人官網有售），通過232轉USB串口線接入電腦。

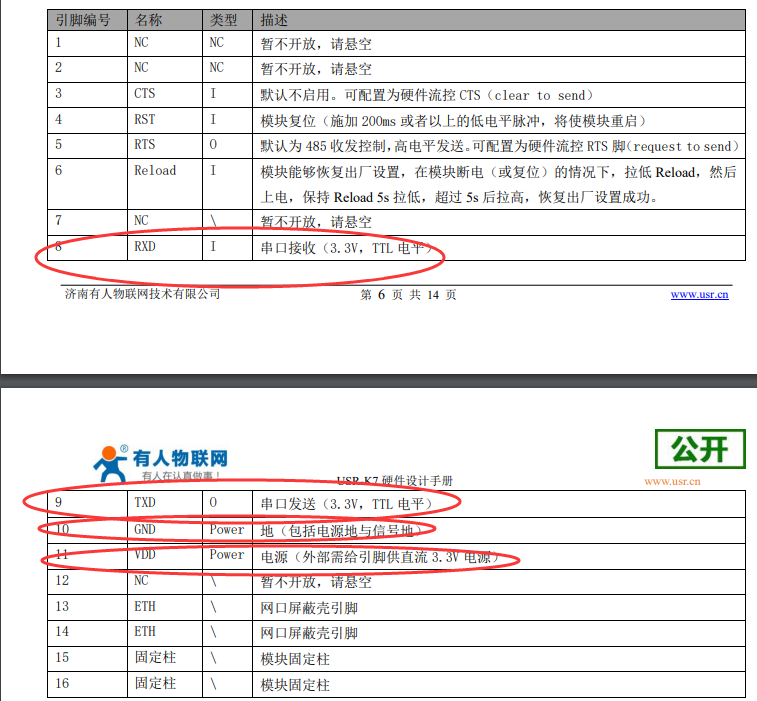

或者將k7得10、11兩個引腳（對應得位置如下圖），接上3.3V穩壓供電（穩壓電源供電）。然后8腳RXD鏈接TTL轉USB串口線得TX引腳 ９腳TXD鏈接到TTL轉USB得RXD引腳。然后通過TTL轉USB鏈接到電腦上。

二、使用步驟：

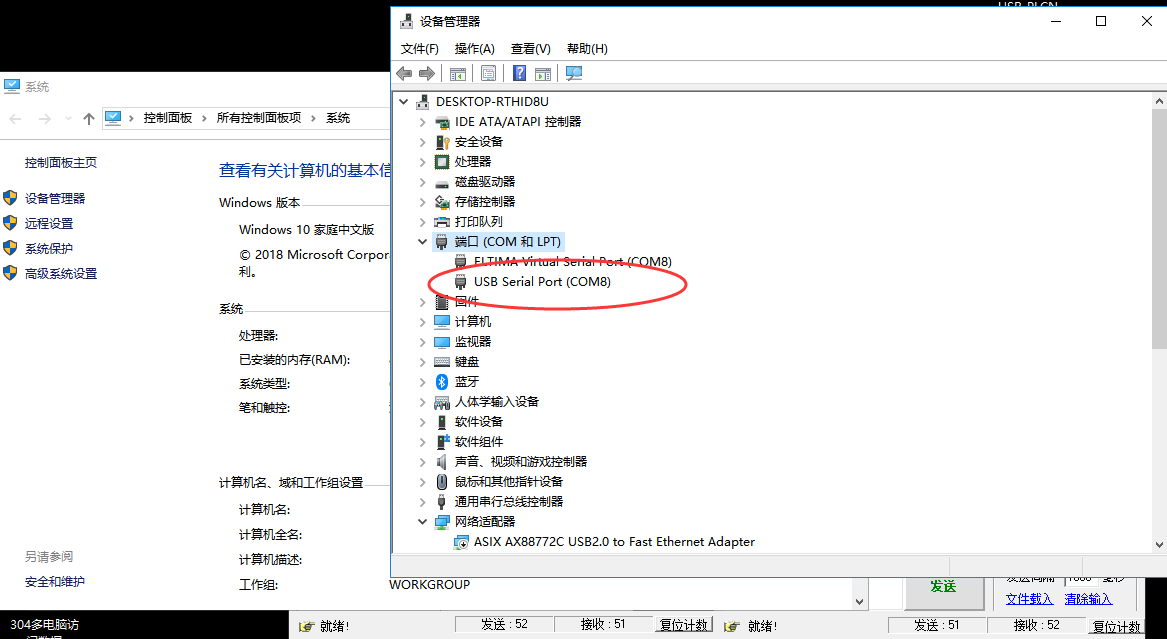

1. 打開測試軟件：USR-TCP232-Test-V1.3，然后打開設備通過usb接入到電腦得com口號（右擊我得電腦屬性，找到設備管理器，可以查看到com口）

注意：

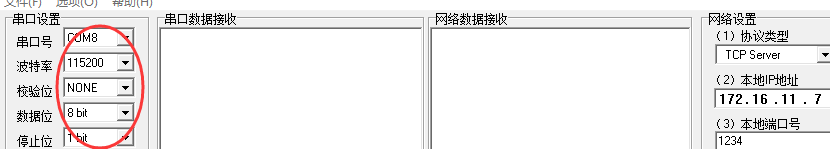

這個位置要和K7串口設置一致。（可以M4設置軟件中看到）

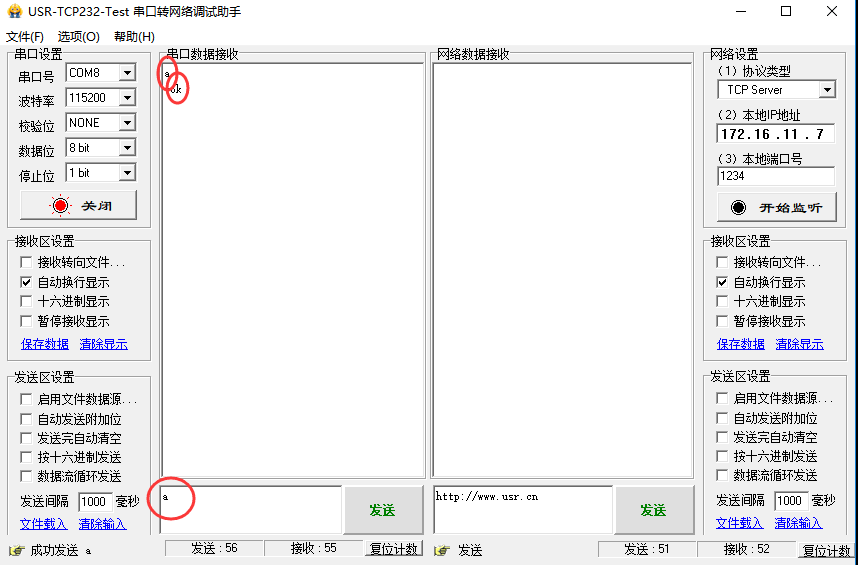

2. 在測試軟件中輸入：+++

然后設備返回a

在3秒鐘之內發送a

設備返回+ok

證明進入到設備得配置狀態

注意:

    一定在3秒鐘之內發送a過去

3. 發送指令：

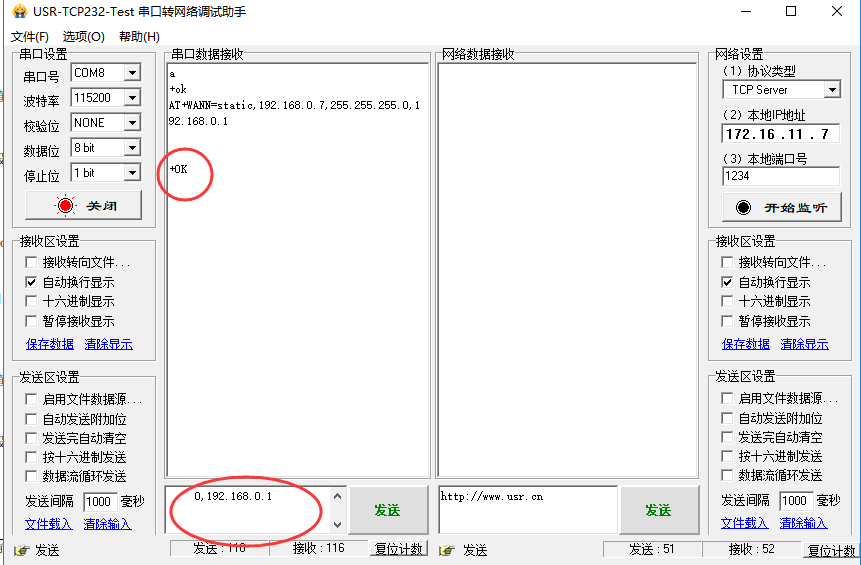

AT+WANN=static,192.168.0.7,255.255.255.0,192.168.0.1（回車）

設置模塊得IP地址，與電腦IP同網段。

如圖所示，返回+ok證明設置成功。

注意：

    在寫完命令后，要加一個回車鍵

4. 用AT+UART命令設置串口得波特率

命令使用方法：=115200,8,1,NONE,NFC（回車）

（需要設置得時候可用）

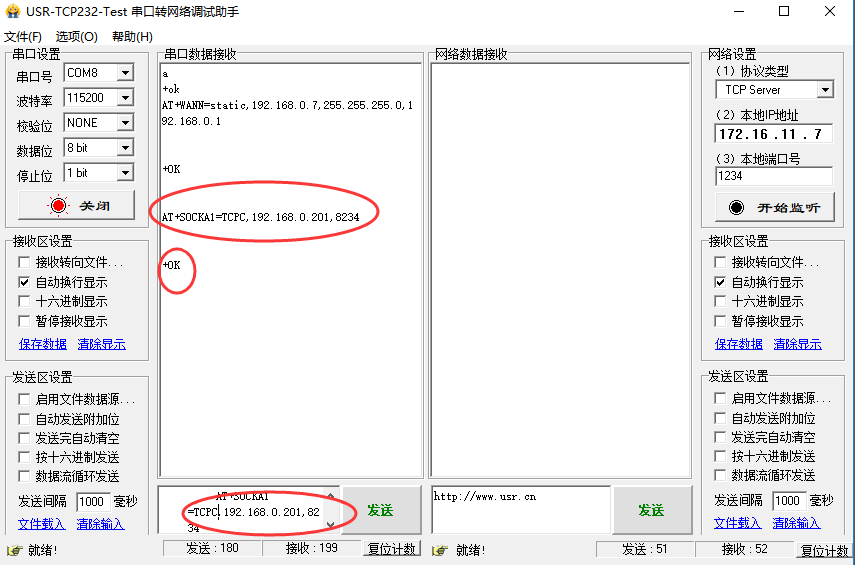

5. 用指令AT＋SOCKA1來進行設置網絡socket鏈接：

AT+SOCKA1=TCPC,192.168.0.201,8234（回車）

返回ok代表參數設置成功

TCPX->代表得是S 代表sever，C代表client

Ip ->如果做client則是遠程鏈接得IP

     如果做sever 則是模塊本身得IP

8234—>代表得是端口號

       如果做client則是遠程目標端口

       如果做sever 則是模塊得本地端口

6. AT+Z（回車）

重啟模塊，返回ok。參數生效。
