1、需要下載的軟件和說明書

USR-WIFI232-Setup-AT指令設置軟件：

http://reshuiqiwr.cn/Download/91.html

虛擬串口軟件：

http://reshuiqiwr.cn/Download/31.html

TCP232-TEST串口及網絡調試助手軟件：

http://reshuiqiwr.cn/Download/27.html

2. 網頁配置

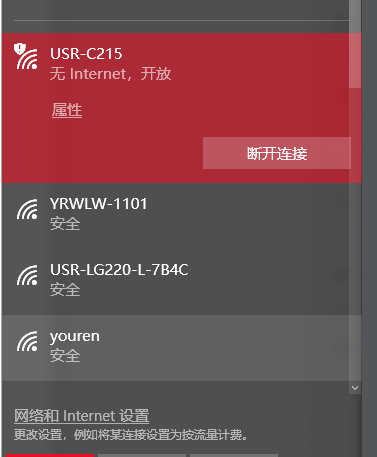

a. 將C215模塊接到測試底板上，測試板串口連接電腦串口，電腦連接WiFi。在電腦無線搜索欄，搜索USR-C215,連接。

b. 打開瀏覽器，在地址欄輸入 http://10.10.100.254 回車,輸入用戶名:admin  密碼:admin。

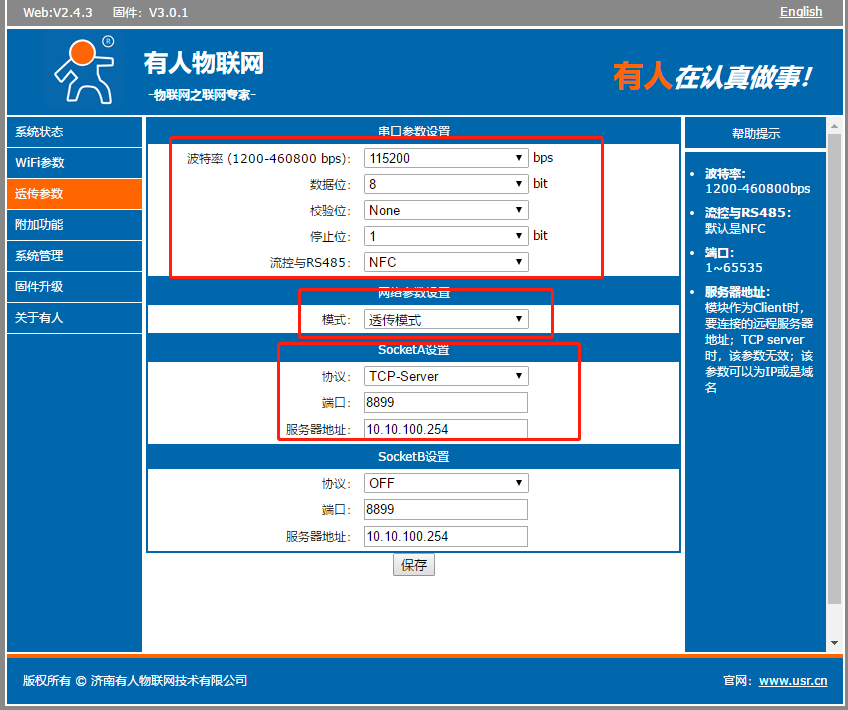

c. 查看透傳參數， 此處串口參數可以修改， Socket連接參數都可以修改，本案例使用默認參數，不做修改， 模塊做TCP Server端。  參數修改需要點擊保存，保存后會提示重啟，  可以把其他的參數設置完成一起重啟。

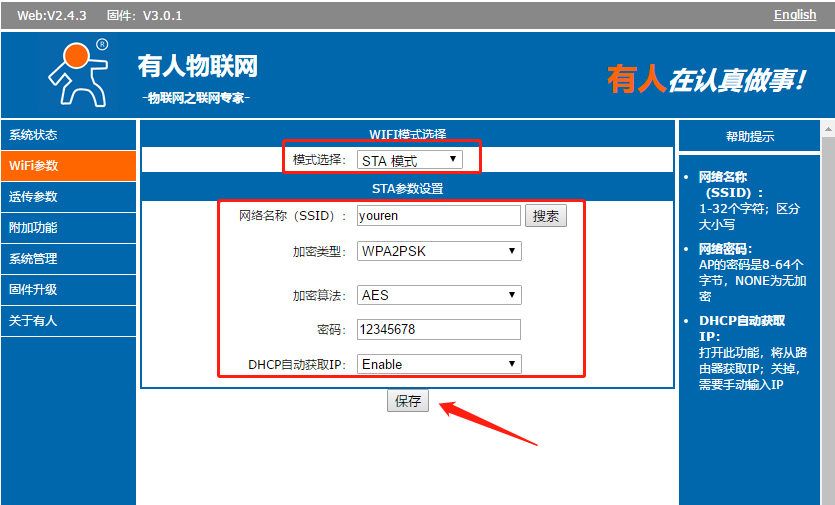

d. 將wifi模式選擇改為 STA模式， 可以填寫或搜索您要連接的AP名稱、密碼等參數。如果需要給模塊設置固定IP，請在下面的“DHCP自動獲取IP”選項改為“Disable”，設置完成后需要點擊保存應用。

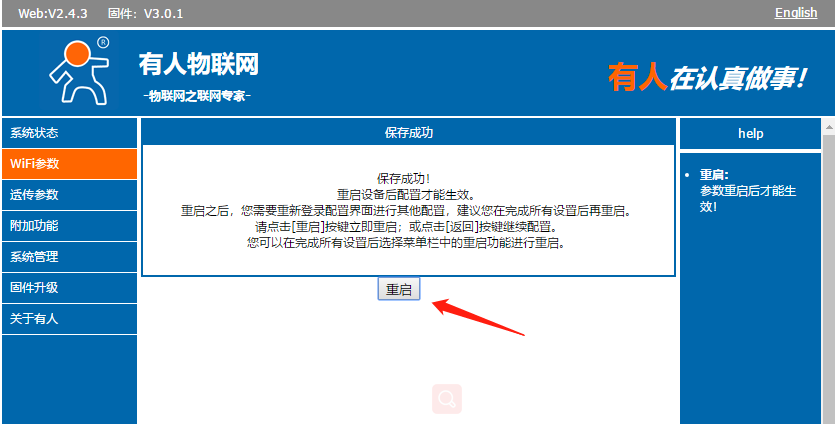

點擊重啟按鈕，模塊設置生效，等待模塊重啟完成，如果設置正確，模塊就會去連接路由器wifi。

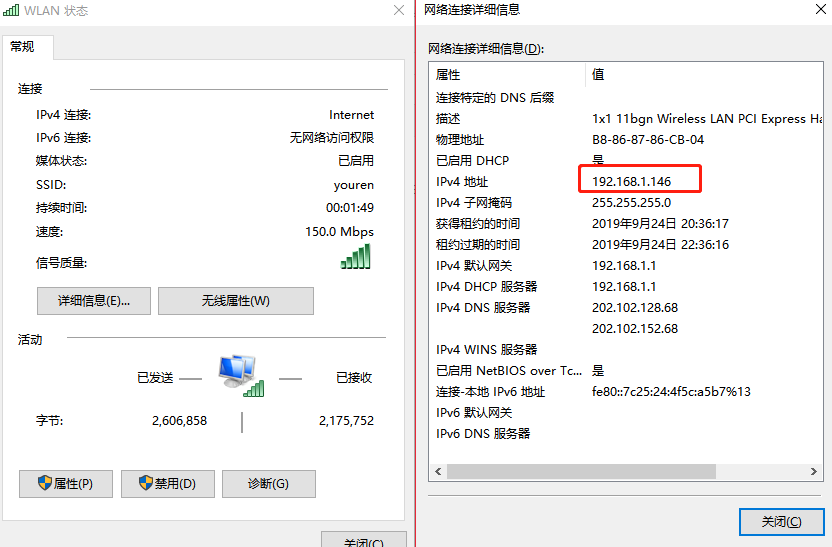

e. 電腦連接無線路由器，和WiFi模塊一個局域網

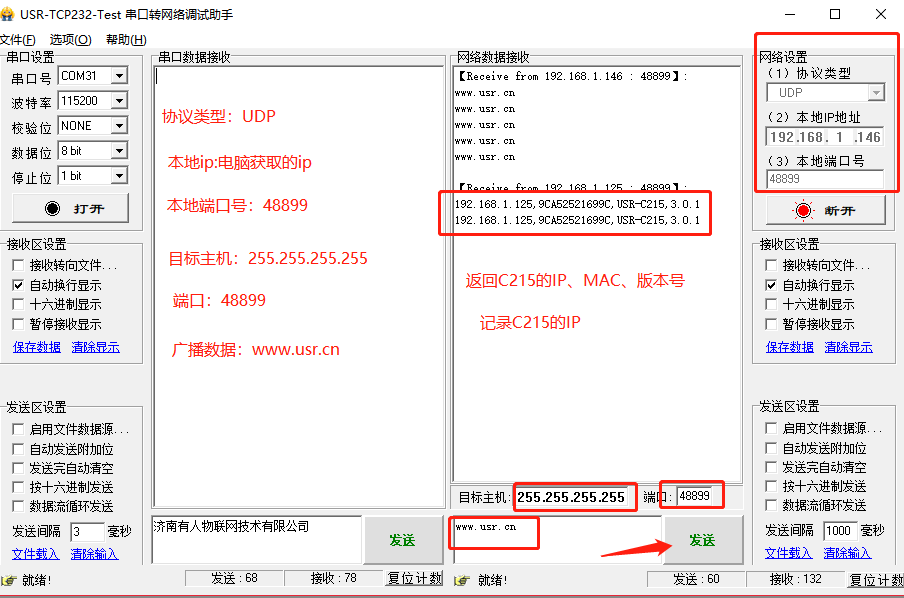

使用串口及網絡調試助手軟件設置為UDP 模式，設置目標主機為4個255，為廣播地址，廣播端口為48899.發送廣播指令reshuiqiwr.cn 返回模塊獲取到的IP,記錄C215的IP.（關于UDP廣播端口和廣播指令在附加功能內可以查看和設置）。

3. 數據測試

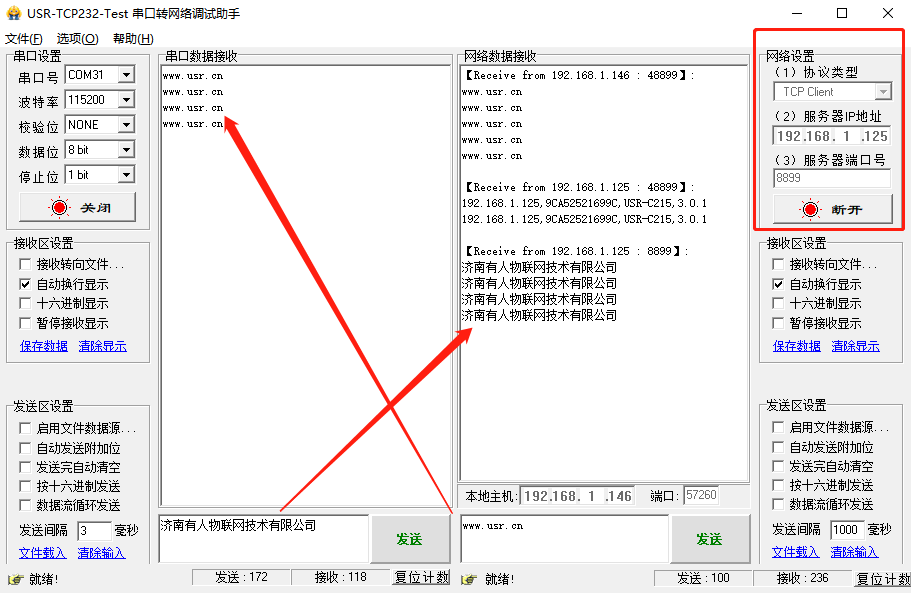

模塊的串口連接到電腦串口com31.然后網絡端口以TCP client的形式連接獲取到的IP：192.168.1.125.端口為8899. 實現串口數據發送到網絡端口，網絡數據發送到串口端口。

       網絡端的通信是普通的TCP/IP socket通信，只有按照具體的協議的軟件，即可實現透明傳輸數據。

<名詞說明>

AP：即無線接入點，是一個無線網絡的中心節點。通常使用的無線路由器就是一個 AP，其它無線終端可 以通過 AP 相互連接。

STA：即無線站點，是一個無線網絡的終端。如筆記本電腦、PDA 等。 模塊在STA模式下，不會產生AP信號，不會搜索到模塊的wifi熱點。
