  一、數據流程圖

  二、實現功能

  局域網內數據透傳。

  三、所需資料

  USR-K6 說明書

  USR-K6 軟件設計手冊

  K6設置軟件

  串口調試助手

  四、測試

  1、將串口轉以太網模塊K6的串口通過串口線(或USB 轉串口線)與PC相連接，通過網線將K6的網口PC的網口相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 K6 供電。

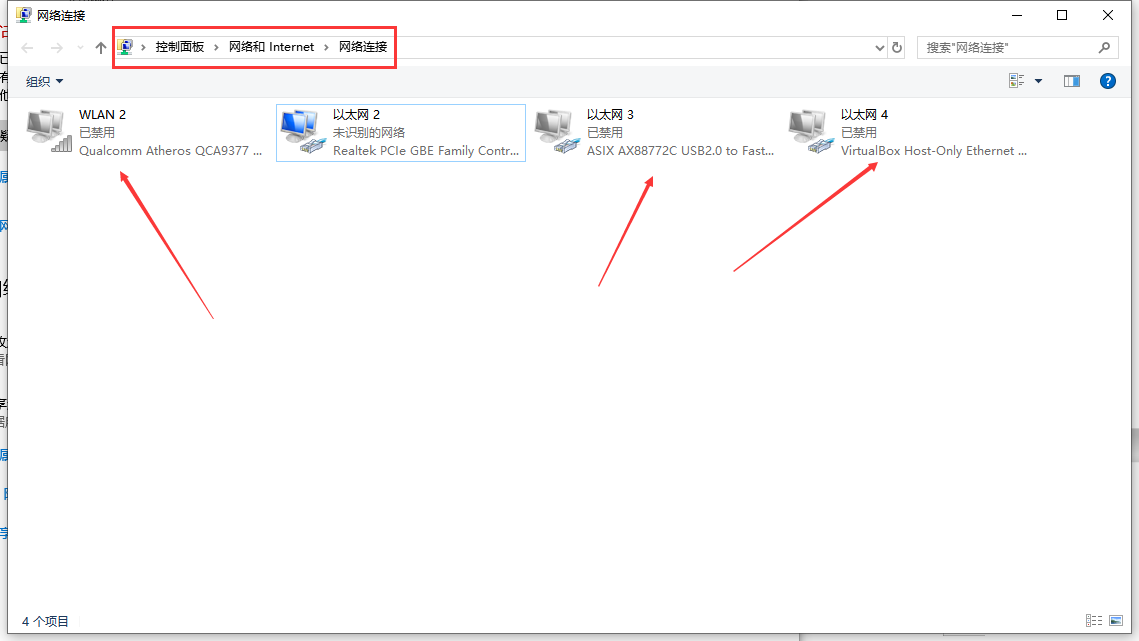

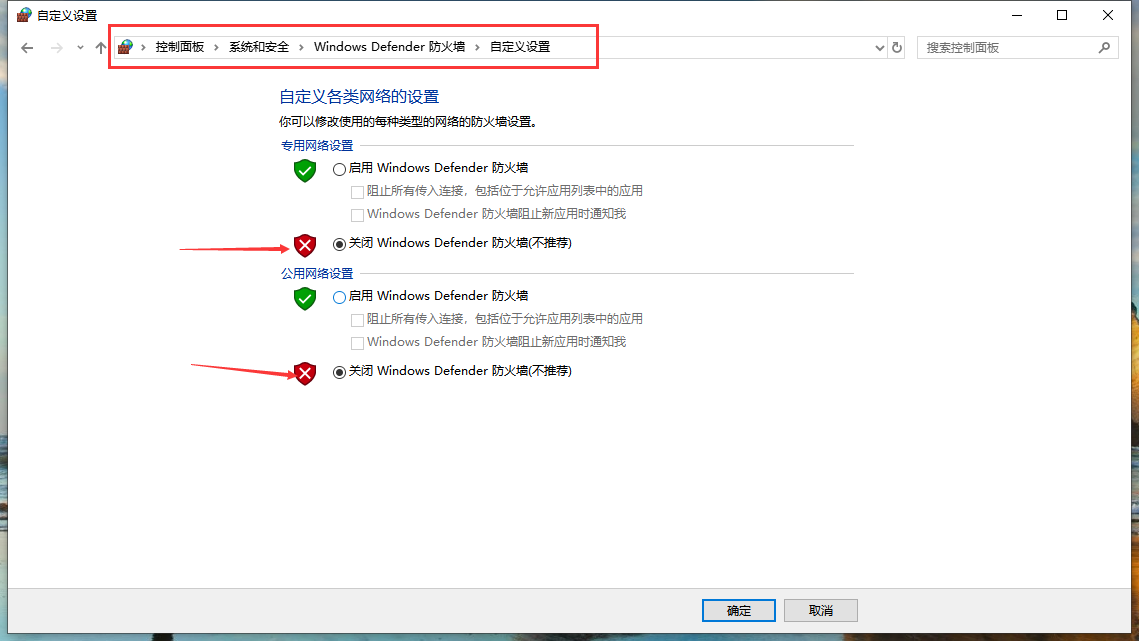

  2、按路徑：控制面板-->網絡和Internet-->網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

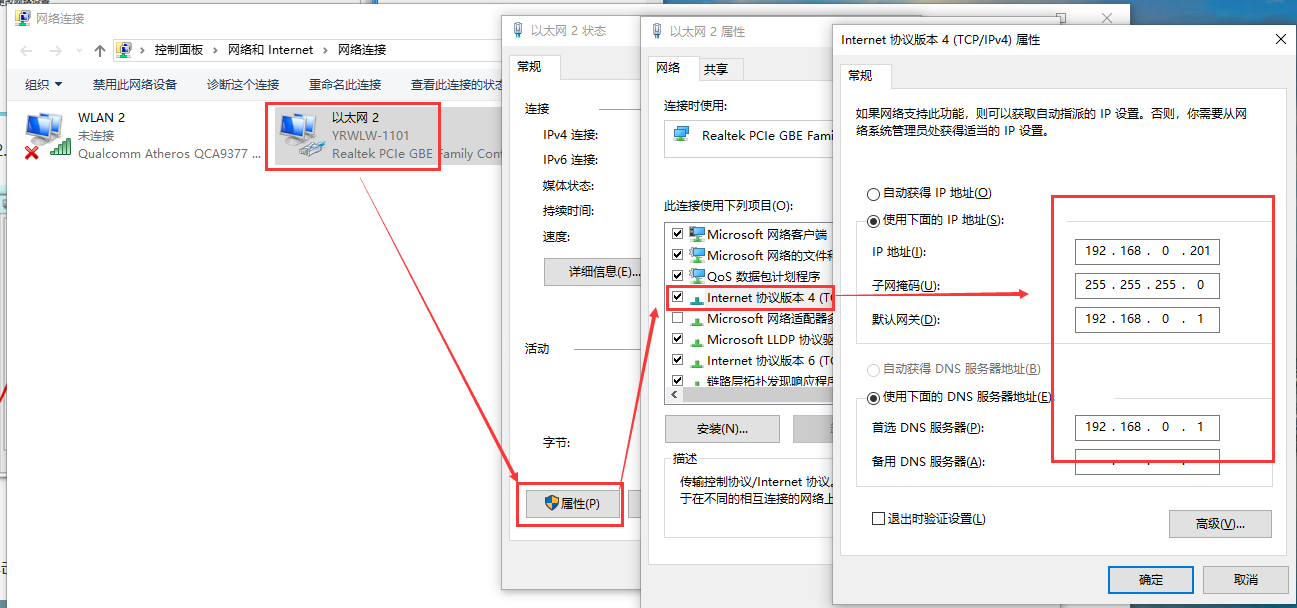

  3、給電腦設置靜態IP，設置成K6默認目標IP:192.168.0.201。

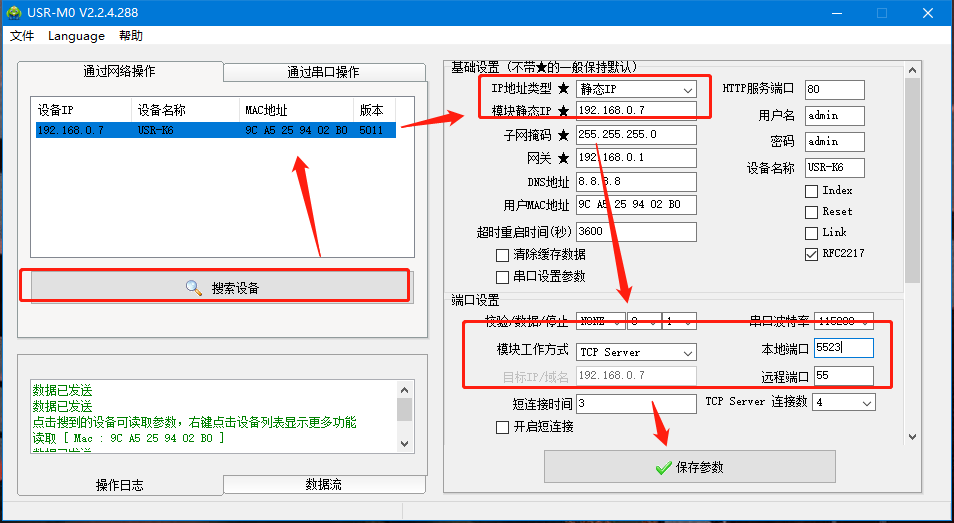

  4、打開設置軟件，點擊“搜索設備”當搜索列表中出現K6的設備后，點擊搜索到的設備，模塊工作方式設為TCP SERVER，本地端口5523，點擊保存參數。

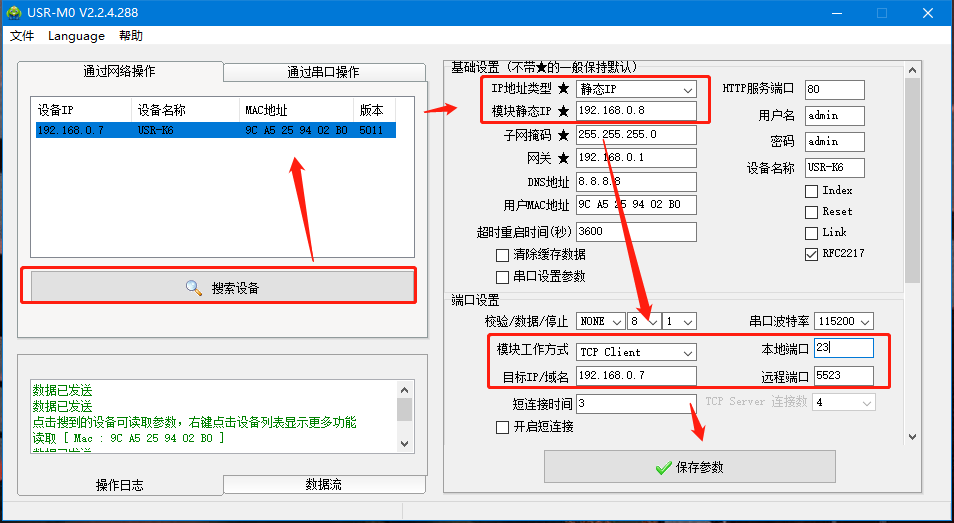

  5、點擊“搜索設備”當搜索列表中出現另一臺K6的設備后，點擊搜索到的設備，為了防止IP沖突，將此設備IP修改為192.168.0.8，模塊工作方式設為TCP Client，本地端口0，遠程端口5523，點擊保存參數。

  TCP CLIENT的遠程IP=TCP SERVER的本地IP

  TCP CLIENT的目標端口=TCP SERVER的本地端口(這個端口可以隨意設置，只要不是特殊端口或重復端口就可以)

  6、設置完成后，兩個設備通過網線直連，串口分別接到電腦的USB接口上。

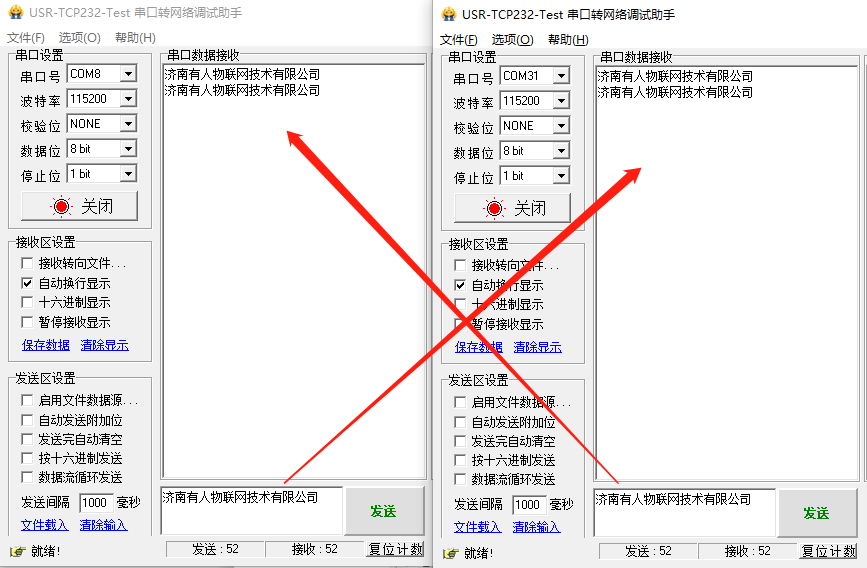

  7、打開兩個串口調試助手，分別選擇正確的串口以及串口參數，實現兩個串口直接數據互發。
